Medidores de Magnetismo: O Que São, Como Funcionam e Onde São Utilizados

doi funcionarios indo realizar mediçoes de magnetismo

Em processos industriais, especialmente aqueles que envolvem metais e componentes ferromagnéticos, a presença indesejada de campos magnéticos residuais pode prejudicar a precisão dos processos, causar danos aos equipamentos ou gerar falhas na fabricação. Para evitar esses problemas, a medição precisa dos níveis de magnetismo se torna essencial. Nesse contexto, surgem os medidores de magnetismo, instrumentos indispensáveis no controle de qualidade e segurança operacional das indústrias.

Esses dispositivos não apenas detectam a presença do magnetismo, mas também permitem quantificar com exatidão a intensidade desse campo magnético. Entender o que são, como funcionam e onde esses equipamentos são utilizados ajuda empresas a garantirem eficiência, segurança e precisão em seus processos produtivos.

Neste artigo, abordaremos os fundamentos técnicos por trás desses equipamentos e destacaremos suas principais aplicações no setor industrial.

Você verá neste artigo

•O Que São Medidores de Magnetismo

•Como Funcionam os Medidores de Magnetismo

•Onde São Utilizados os Medidores de Magnetismo

•Conclusão

O Que São Medidores de Magnetismo

Medidores de magnetismo são dispositivos projetados para identificar e medir a intensidade dos campos magnéticos presentes em peças, equipamentos ou ambientes industriais. Em termos técnicos, esses instrumentos medem a densidade do fluxo magnético, expressa em unidades como gauss (G) ou tesla (T).

Esses instrumentos são particularmente importantes em contextos onde o magnetismo residual pode interferir diretamente em processos sensíveis, como montagem de componentes eletrônicos, ensaios não destrutivos (ENDs), operações de usinagem de precisão e processos de soldagem.

As indústrias metalúrgica, automotiva, ferroviária e aeroespacial são algumas das principais usuárias desses dispositivos, garantindo que os componentes estejam adequadamente desmagnetizados e seguros para uso em etapas subsequentes dos processos produtivos.

Como Funcionam os Medidores de Magnetismo

Princípio de Funcionamento

Os medidores de magnetismo operam com base na detecção direta ou indireta dos campos magnéticos existentes em uma área específica. Em geral, esses instrumentos utilizam sensores magnéticos capazes de gerar sinais elétricos proporcionais à intensidade do campo magnético detectado.

Existem dois princípios principais utilizados na fabricação desses sensores:

  • Efeito Hall: sensores que detectam o campo magnético por meio da tensão elétrica gerada devido ao movimento dos elétrons em um semicondutor exposto a um campo magnético.

  • Sensores magnetorresistivos (AMR): medem a intensidade do campo magnético através da variação na resistência elétrica, causada pela influência do campo magnético nas propriedades elétricas do material condutor do sensor. Segundo pesquisas técnicas, sensores magnetorresistivos oferecem alta precisão tanto para medições estáticas quanto dinâmicas, sendo especialmente adequados em aplicações industriais críticas (Fonte: Academia.edu).

Esses sensores são então integrados a circuitos eletrônicos e dispositivos de leitura digital ou analógica que convertem o sinal em dados quantitativos claramente compreensíveis pelos operadores técnicos.

Tipos de Medidores de Magnetismo

Existem diferentes tipos de medidores de magnetismo, cada um adaptado para aplicações específicas dentro da indústria. Entre os mais comuns, destacam-se:

  • Gaussímetros (Gaussmeters): utilizados para medições quantitativas precisas da intensidade do campo magnético, frequentemente expressas em gauss ou tesla. São instrumentos essenciais quando se necessita de dados rigorosos para assegurar conformidade técnica.

  • Detectores de magnetismo residual: dispositivos mais simples, destinados a verificações rápidas e qualitativas da presença ou ausência de campos magnéticos residuais.

  • Sondas de campo axial e radial: projetadas especificamente para diferentes geometrias de peças industriais, garantindo maior precisão e eficiência nas medições em locais de difícil acesso ou com formatos complexos.

Cada tipo possui características próprias e é selecionado conforme a necessidade técnica da aplicação industrial específica, levando em consideração critérios como sensibilidade, faixa de medição e tipo de material inspecionado.



Medidores de Magnetismo

Onde São Utilizados os Medidores de Magnetismo

Os medidores de magnetismo têm ampla aplicação na indústria, especialmente em processos onde a presença indesejada de campos magnéticos pode comprometer resultados ou interferir na segurança dos processos produtivos. A seguir estão as principais áreas onde esses instrumentos são utilizados:

Controle de Qualidade Industrial

A principal aplicação dos medidores de magnetismo está relacionada ao controle de qualidade. Eles são empregados para assegurar que peças metálicas estejam completamente livres de magnetismo residual antes de serem submetidas a processos como:

  • Usinagem de precisão: Evitam a atração indesejada de partículas metálicas, o que poderia prejudicar o acabamento superficial e a precisão dimensional das peças.

  • Montagem de componentes eletrônicos: Garantem que a interferência magnética não prejudique dispositivos sensíveis, aumentando a confiabilidade de sistemas eletrônicos.

  • Ensaios Não Destrutivos (ENDs): Especialmente no método de partículas magnéticas, os medidores garantem que após o ensaio as peças estejam devidamente desmagnetizadas, evitando a contaminação por partículas metálicas e garantindo a integridade das medições.

Processos de Desmagnetização

Após operações industriais que provocam magnetização intencional ou incidental das peças, como soldagem, corte ou inspeções magnéticas, os medidores são essenciais para verificar a eficácia dos processos de desmagnetização subsequentes. Ao medir a densidade de fluxo magnético residual, é possível garantir que o processo de desmagnetização foi realizado com sucesso, prevenindo futuras complicações nos processos industriais seguintes.

Proteção de Equipamentos Sensíveis

Equipamentos como sensores de alta precisão, sistemas de controle eletrônico e dispositivos médicos são extremamente sensíveis à interferência magnética. Medidores de magnetismo são aplicados regularmente na manutenção e instalação desses equipamentos, assegurando que estejam em ambientes adequados e livres de interferências magnéticas prejudiciais.

Além disso, esses medidores também são utilizados no setor ferroviário, automotivo e aeroespacial, assegurando conformidade com normas técnicas específicas para cada segmento industrial. Isso garante segurança, alta confiabilidade dos produtos e maior durabilidade dos equipamentos utilizados.

Aplicações em Pesquisa e Desenvolvimento

Na área de pesquisa e desenvolvimento, os medidores são instrumentos essenciais para o estudo e caracterização de materiais magnéticos, ajudando no desenvolvimento de novos componentes e tecnologias. Sensores magnetorresistivos, por exemplo, têm sido cada vez mais explorados devido à sua precisão e eficácia em diferentes condições operacionais, como apontado em estudos técnicos recentes (Fonte: Academia.edu).



Conclusão

Os medidores de magnetismo são instrumentos fundamentais para a indústria moderna, desempenhando um papel crítico em assegurar a qualidade, segurança e precisão nos processos produtivos. Ao possibilitar a detecção e quantificação precisa de campos magnéticos, esses equipamentos previnem falhas, aumentam a vida útil dos produtos e garantem a conformidade técnica com rigorosas normas industriais.

Empresas que buscam excelência em seus processos produtivos e que priorizam o controle eficiente dos campos magnéticos residuais não podem prescindir do uso adequado desses instrumentos. Nesse contexto, destacam-se soluções completas e integradas oferecidas por empresas especializadas, como a IT Projectus, que alia expertise técnica à experiência prática, garantindo precisão, segurança e qualidade em todos os níveis de inspeção e manutenção industrial.

Magnetizadores: O Que São, Como Funcionam e Onde São Aplicados na Indústria

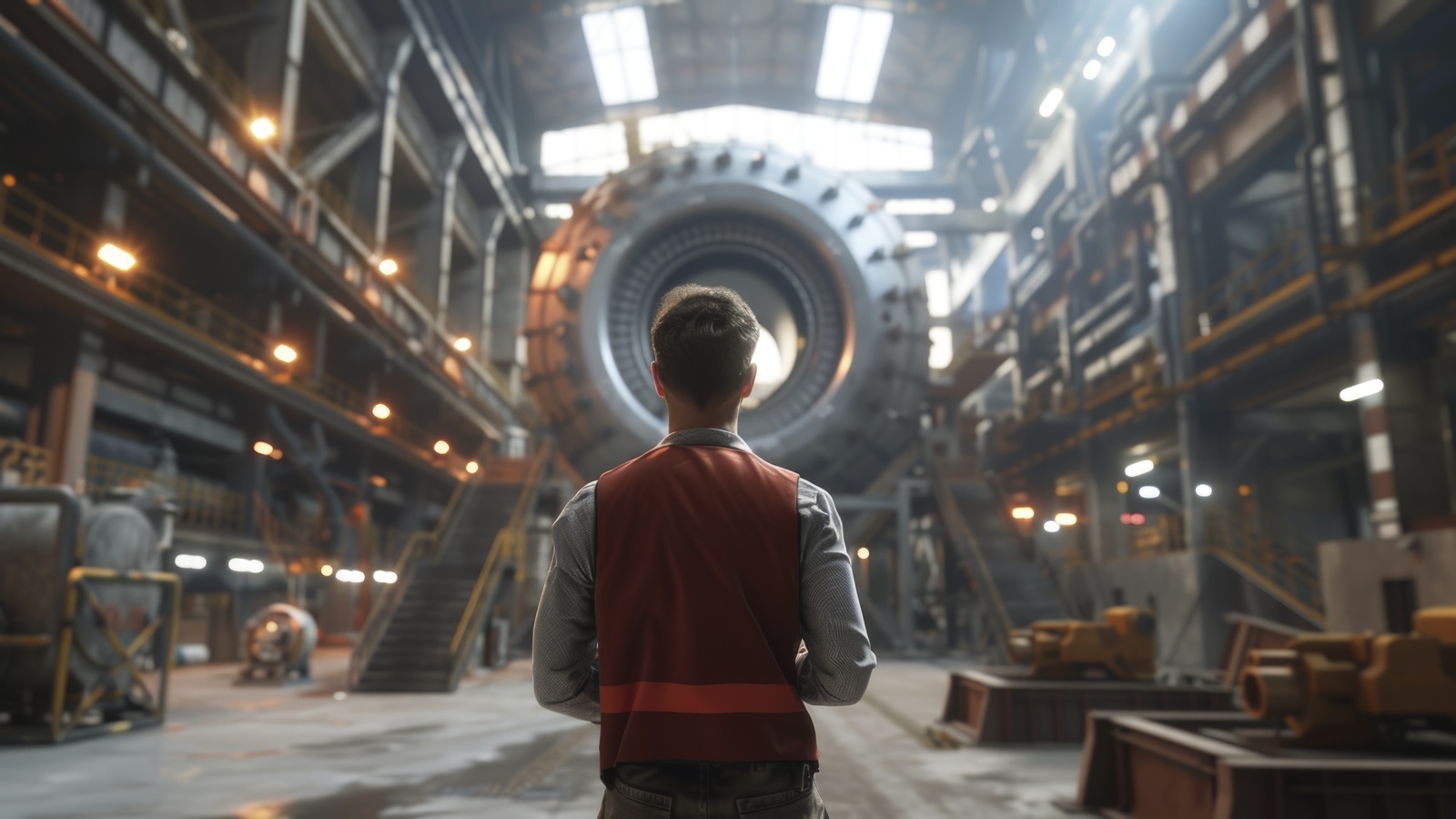

Magnetizadores sendo utilizado em motores antes da montagem

Os magnetizadores são equipamentos industriais projetados para conferir propriedades magnéticas específicas a materiais ferromagnéticos. Essas propriedades são essenciais em diversos processos produtivos e inspeções técnicas, especialmente nos setores automotivo, elétrico e metalúrgico, nos quais o controle preciso dos campos magnéticos é fundamental para garantir eficiência e qualidade.

A magnetização adequada permite que materiais possam ser utilizados em motores, transformadores, sensores e ensaios não destrutivos, contribuindo para otimizar a fabricação, assegurar a segurança operacional e melhorar o desempenho de produtos finais.

Neste artigo, você vai entender o que são os magnetizadores, como funcionam tecnicamente e em quais aplicações industriais são essenciais.



Você verá neste artigo

•O Que São Magnetizadores

•Como Funcionam os Magnetizadores

•Aplicações Industriais dos Magnetizadores

•Conclusão

O Que São Magnetizadores

Magnetizadores são dispositivos industriais que induzem magnetismo em materiais ferromagnéticos por meio da aplicação controlada de campos magnéticos. Esses equipamentos permitem que peças metálicas adquiram propriedades magnéticas específicas, essenciais para inúmeras aplicações industriais, como motores elétricos, sensores magnéticos e sistemas de fixação magnética.

Diferentemente dos desmagnetizadores, cuja função é neutralizar campos magnéticos residuais indesejados, os magnetizadores têm a função oposta: gerar campos magnéticos controlados para conferir magnetização adequada às peças. Por isso, ambos os equipamentos são frequentemente utilizados em conjunto para manter o equilíbrio ideal em processos industriais e inspeções técnicas.

Como Funcionam os Magnetizadores

Princípio de Funcionamento

Os magnetizadores operam com base no princípio da indução magnética, utilizando correntes elétricas para gerar campos magnéticos controlados. Ao aplicar uma corrente elétrica a uma bobina ou dispositivo condutor específico, cria-se um campo magnético forte e uniforme. O material ferromagnético colocado nesse campo absorve a energia magnética, adquirindo propriedades magnéticas permanentes ou temporárias, conforme desejado.

Durante o processo de magnetização, são controladas:

  • A intensidade da corrente elétrica aplicada;



  • A direção do campo magnético;



  • O tempo de exposição do material ao campo magnético.



Esses fatores determinam o grau de magnetização obtido, essencial para que as peças tenham o comportamento desejado nos processos industriais seguintes.

Tipos de Magnetizadores

Os magnetizadores são classificados principalmente em dois tipos, de acordo com o tipo de corrente elétrica utilizada:

  • Magnetizadores por Corrente Contínua (CC):



    • Aplicados quando se deseja uma magnetização mais profunda e duradoura.



    • São ideais para componentes que precisam manter propriedades magnéticas por períodos mais longos, como ímãs permanentes e componentes de motores elétricos.



    • Utilizam campos magnéticos estáveis e contínuos, garantindo forte retenção magnética nos materiais tratados.



  • Magnetizadores por Corrente Alternada (CA):



    • Aplicados para magnetização superficial e temporária.



    • Utilizam campos magnéticos alternados, o que permite maior facilidade na reversão do processo magnético.



    • São muito usados para aplicações em processos de inspeção como ensaios por partículas magnéticas, onde é desejado um campo magnético intenso, mas facilmente reversível após a inspeção.



Além dessas categorias gerais, os magnetizadores ainda podem ser encontrados em versões portáteis ou estacionárias. Equipamentos portáteis são ideais para inspeções em campo ou para utilização em diferentes pontos da linha de produção. Já os equipamentos estacionários, geralmente mais potentes, são instalados em locais fixos, onde realizam processos padronizados e repetitivos com alta precisão.

alguns equipamentos e um Magnetizador

Aplicações Industriais dos Magnetizadores

Os magnetizadores desempenham um papel essencial em diversos setores industriais devido à sua capacidade de conferir propriedades magnéticas específicas a materiais ferromagnéticos. Entre as principais aplicações destacam-se:

  • Motores Elétricos e Transformadores

    • Componentes internos desses equipamentos necessitam de propriedades magnéticas específicas para gerar eficiência máxima. Em motores elétricos, por exemplo, a magnetização correta das peças metálicas otimiza o fluxo magnético, aumentando a eficiência energética e reduzindo perdas operacionais.

      Segundo estudo técnico da Universidade Tecnológica Federal do Paraná (UTFPR), a correta magnetização dos componentes pode impactar significativamente a performance e a durabilidade de motores CC, garantindo economia e maior vida útil aos equipamentos.

  • Processos de Soldagem

    • Durante operações de soldagem, campos magnéticos bem controlados facilitam a manipulação e o posicionamento das peças metálicas, garantindo junções precisas e resistentes. A magnetização prévia contribui diretamente para a qualidade final do processo, diminuindo o risco de erros e aumentando a confiabilidade das estruturas soldadas.

  • Setor Automotivo

    • No setor automotivo, magnetizadores são frequentemente usados na produção de sensores magnéticos, atuadores e diversos componentes que dependem de campos magnéticos específicos para funcionamento ideal. A magnetização adequada desses componentes é crucial para assegurar o desempenho e a segurança dos sistemas automotivos modernos, como ABS e direção assistida elétrica.

  • Ensaios Não Destrutivos (END)

    • Em inspeções técnicas por partículas magnéticas, um dos métodos de ensaio não destrutivo mais utilizados para detecção de falhas em materiais ferromagnéticos, os magnetizadores são equipamentos fundamentais. A aplicação controlada do campo magnético gera um fluxo uniforme, permitindo que partículas ferromagnéticas revelem descontinuidades superficiais e subsuperficiais com alta precisão.



Conclusão

Neste artigo, exploramos detalhadamente o que são magnetizadores, como funcionam e suas diversas aplicações na indústria. Esses dispositivos são essenciais para a produção e controle de qualidade em setores como automotivo, elétrico, metalúrgico e em processos críticos como soldagem e ensaios não destrutivos.

A utilização adequada dos magnetizadores garante maior eficiência, precisão e segurança operacional, destacando sua relevância na indústria moderna. Para garantir o máximo desempenho desses equipamentos, é fundamental contar com fornecedores e serviços especializados, que entendam profundamente as necessidades técnicas e operacionais.

Por fim, é importante ressaltar que o controle adequado dos processos de magnetização, aliado a equipamentos de alta qualidade, representa um diferencial competitivo significativo para empresas que desejam alcançar excelência em seus processos industriais.

Quer saber mais sobre soluções técnicas especializadas para sua indústria?

Entre em contato com a IT Projectus e descubra como nossos equipamentos e serviços podem elevar a eficiência, segurança e qualidade dos seus processos produtivos.

END e Sustentabilidade: Como os Ensaios Não Destrutivos Reduzem Desperdícios na Produção

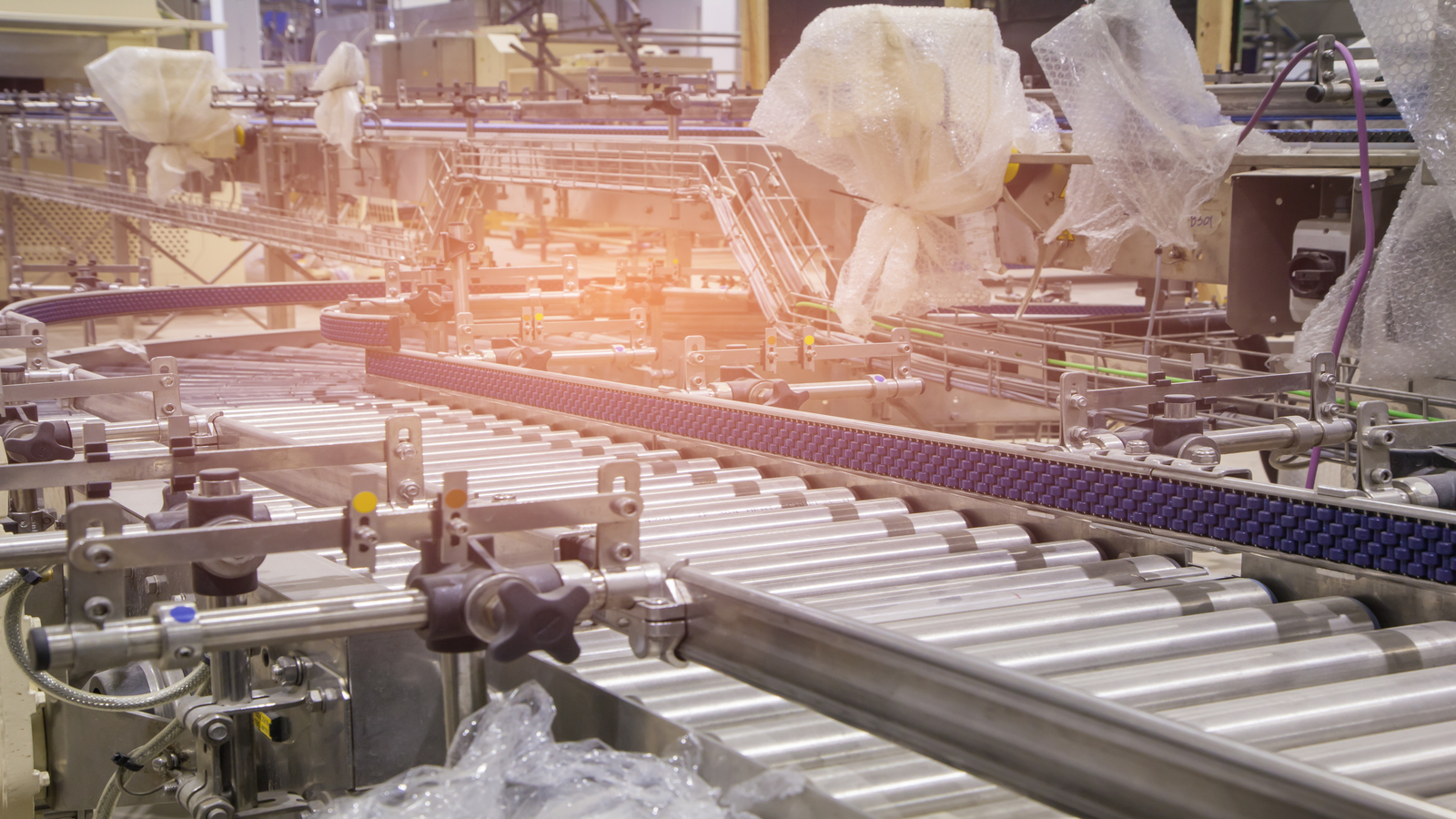

esteiras levando produtos para Ensaios Não Destrutivos

Os Ensaios Não Destrutivos (END) são métodos de avaliação que permitem inspecionar a integridade de peças, estruturas e materiais sem danificá-los. Diferentemente de técnicas convencionais que exigem cortes, desmontagens ou testes destrutivos, os ENDs atuam de forma precisa, rápida e confiável, mantendo a funcionalidade original do item analisado.

Essa característica faz com que os ENDs se destaquem não apenas em ambientes industriais que exigem alto controle de qualidade, mas também como ferramentas fundamentais para a sustentabilidade. A preservação de recursos, a prevenção de falhas e a ampliação da vida útil de componentes estão diretamente ligadas à aplicação adequada dessas técnicas.

Neste artigo, vamos explorar como os Ensaios Não Destrutivos reduzem desperdícios na produção, promovem o reaproveitamento seguro de peças e apoiam estratégias sustentáveis, como a economia circular.

Você verá neste artigo

•O Papel dos ENDs na Sustentabilidade Industrial

•Como os ENDs Reduzem o Consumo de Energia e Matérias-Primas

•ENDs e Economia Circular: Um Caminho para o Reaproveitamento Seguro

•Conclusão

O Papel dos ENDs na Sustentabilidade Industrial

Avaliação sem danos e preservação de recursos

A principal vantagem dos ENDs é a capacidade de identificar falhas internas ou superficiais sem causar qualquer comprometimento no material analisado. Essa inspeção não invasiva evita o descarte desnecessário de peças que poderiam ser aproveitadas ou reparadas com segurança.

Por exemplo, em setores como o aeroespacial, ferroviário e metalúrgico — onde a substituição de um componente pode ser custosa e gerar resíduos perigosos — o uso de técnicas como ultrassom, partículas magnéticas ou correntes parasitas reduz consideravelmente a geração de sucata e a demanda por matérias-primas.

Prevenção de descartes prematuros e desperdícios

Muitos descartes industriais ocorrem por precaução: peças são retiradas de uso por suspeita de falha, sem uma confirmação técnica precisa. Com os ENDs, é possível verificar com exatidão a integridade dos componentes, evitando trocas desnecessárias e reduzindo o volume de resíduos.

Além disso, os ensaios possibilitam diagnósticos preventivos, antecipando o desgaste de estruturas antes que atinjam níveis críticos. Essa abordagem preditiva evita paradas emergenciais e desperdício de materiais envolvidos em processos interrompidos abruptamente.

Inspeções em tempo real como ferramenta de controle contínuo

Com o avanço da tecnologia, muitos métodos de END já podem ser aplicados em tempo real, sem a necessidade de parar máquinas ou remover componentes. Essa integração com a rotina produtiva contribui para um sistema de controle contínuo, que assegura a qualidade sem impactar a produtividade.

A capacidade de monitoramento constante permite decisões mais inteligentes sobre manutenção, substituição e reaproveitamento, reduzindo intervenções desnecessárias e minimizando o uso de recursos naturais.

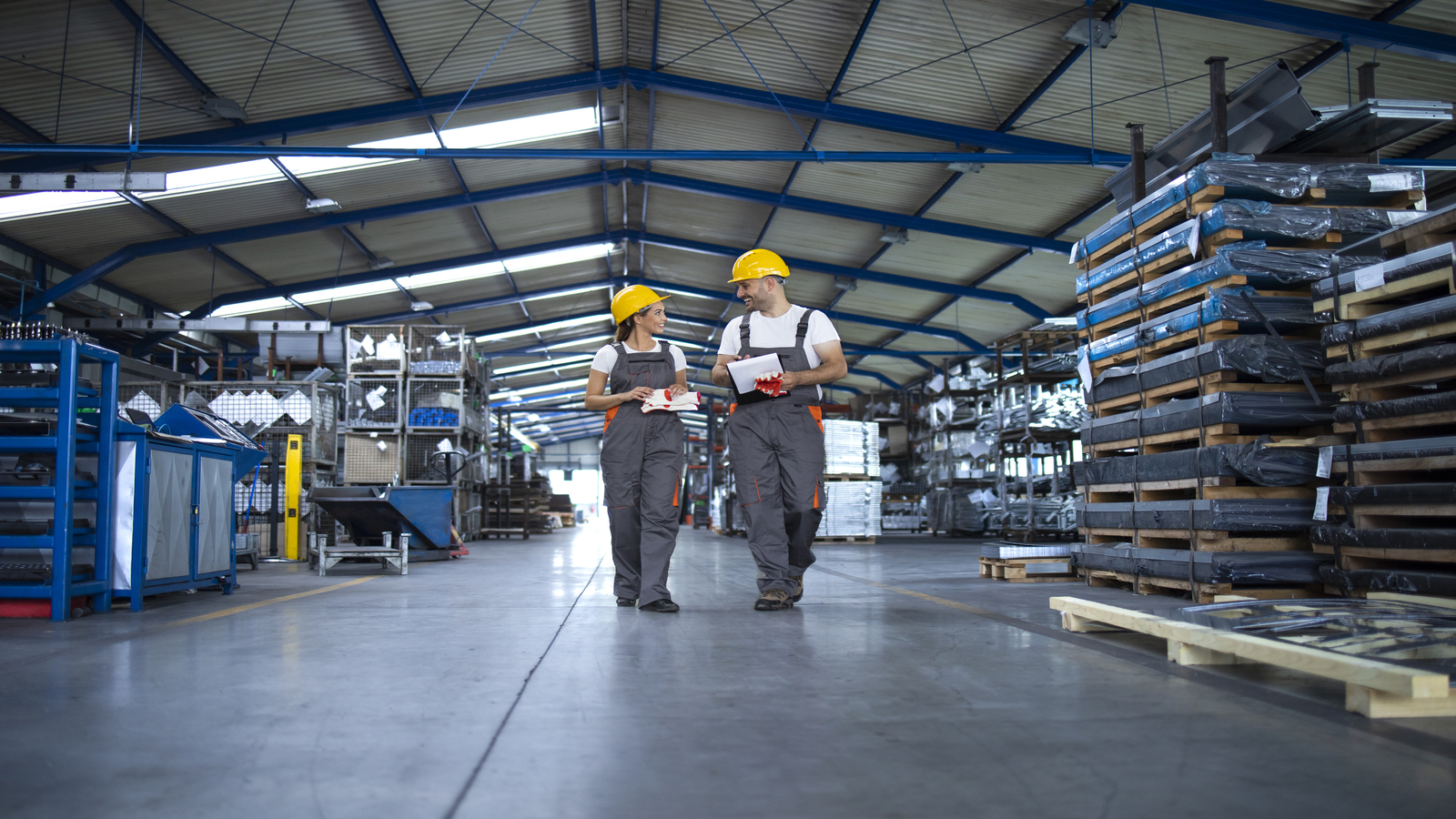

linha de produção que precisa de Ensaios Não Destrutivos

Como os ENDs Reduzem o Consumo de Energia e Matérias-Primas

Eliminação de retrabalhos e reprocessamentos

Uma grande parte dos desperdícios em processos industriais ocorre devido a retrabalhos e reprocessamentos, decorrentes da identificação tardia de falhas. Os Ensaios Não Destrutivos, especialmente quando integrados às etapas iniciais da produção, identificam defeitos de fabricação em tempo hábil, evitando que peças com problemas avancem nas linhas produtivas.

De acordo com o Oak Ridge National Laboratory (ORNL), o uso eficiente de END em processos produtivos permite uma economia significativa de energia e matérias-primas ao minimizar ou até mesmo eliminar retrabalhos, impactando diretamente a sustentabilidade das operações industriais.

Maior eficiência energética em processos produtivos

Processos industriais eficientes são aqueles que maximizam resultados utilizando a menor quantidade possível de recursos. O emprego dos END promove exatamente essa lógica ao permitir inspeções precisas, reduzindo a frequência de testes destrutivos que exigem mais energia e materiais adicionais.

Por exemplo, inspeções por ultrassom ou correntes parasitas consomem muito menos recursos do que métodos tradicionais invasivos ou destrutivos. Isso gera não apenas economia direta em materiais e energia, mas também redução significativa na pegada ambiental das indústrias.

Otimização da vida útil de equipamentos e componentes

Ao identificar e corrigir falhas precocemente, os Ensaios Não Destrutivos prolongam a vida útil de máquinas, equipamentos e estruturas industriais. A Federal Highway Administration (FHWA) ressalta que a aplicação contínua de técnicas de END aumenta a durabilidade e a segurança estrutural, diminuindo a necessidade frequente de substituições, o que por sua vez economiza energia e reduz o impacto ambiental das operações produtivas.



ENDs e Economia Circular: Um Caminho para o Reaproveitamento Seguro

Viabilização da reutilização de peças com segurança

A economia circular é baseada na reutilização eficiente de componentes industriais. Porém, para que essa reutilização seja segura, é essencial garantir que os itens recuperados não apresentem falhas internas ou desgastes perigosos. É aí que entra a relevância estratégica dos ENDs, permitindo assegurar com alta confiabilidade a integridade das peças reaproveitadas.

Apoio à remanufatura e ao upcycling industrial

A revista Sustainability (MDPI) destaca que os Ensaios Não Destrutivos desempenham um papel decisivo no suporte à remanufatura e ao upcycling, ajudando as empresas a reutilizarem peças ou componentes industriais com segurança garantida. Isso possibilita a fabricação de produtos com valor agregado superior a partir de materiais originalmente destinados ao descarte, promovendo a sustentabilidade e reduzindo o impacto ambiental.

Certificação da integridade de componentes reaproveitados

Outro benefício é a possibilidade de certificação técnica detalhada dos componentes recuperados. Com os ENDs, empresas têm confiança para reintroduzir materiais no processo produtivo sem comprometer sua qualidade ou segurança operacional. Esse processo é chave para empresas que desejam se destacar em mercados competitivos, com um modelo produtivo eficiente, responsável e sustentável.

Conclusão

Os Ensaios Não Destrutivos representam uma poderosa ferramenta para indústrias que buscam aliar controle rigoroso de qualidade à responsabilidade ambiental. A aplicação dos ENDs permite evitar desperdícios, reduz o consumo de energia e matéria-prima e incentiva uma economia circular baseada na reutilização e reaproveitamento seguro dos componentes industriais.

Empresas que adotam práticas de END não apenas otimizam custos operacionais, mas também melhoram sua imagem, reforçando o compromisso com a sustentabilidade e a inovação responsável.

Sua empresa deseja implementar soluções sustentáveis e seguras com END?
Entre em contato com a IT Projectus e descubra como nossas tecnologias especializadas podem proporcionar inspeções mais precisas, seguras e ambientalmente responsáveis.

Desmagnetizadores: O Que São, Como Funcionam e Para Que Servem

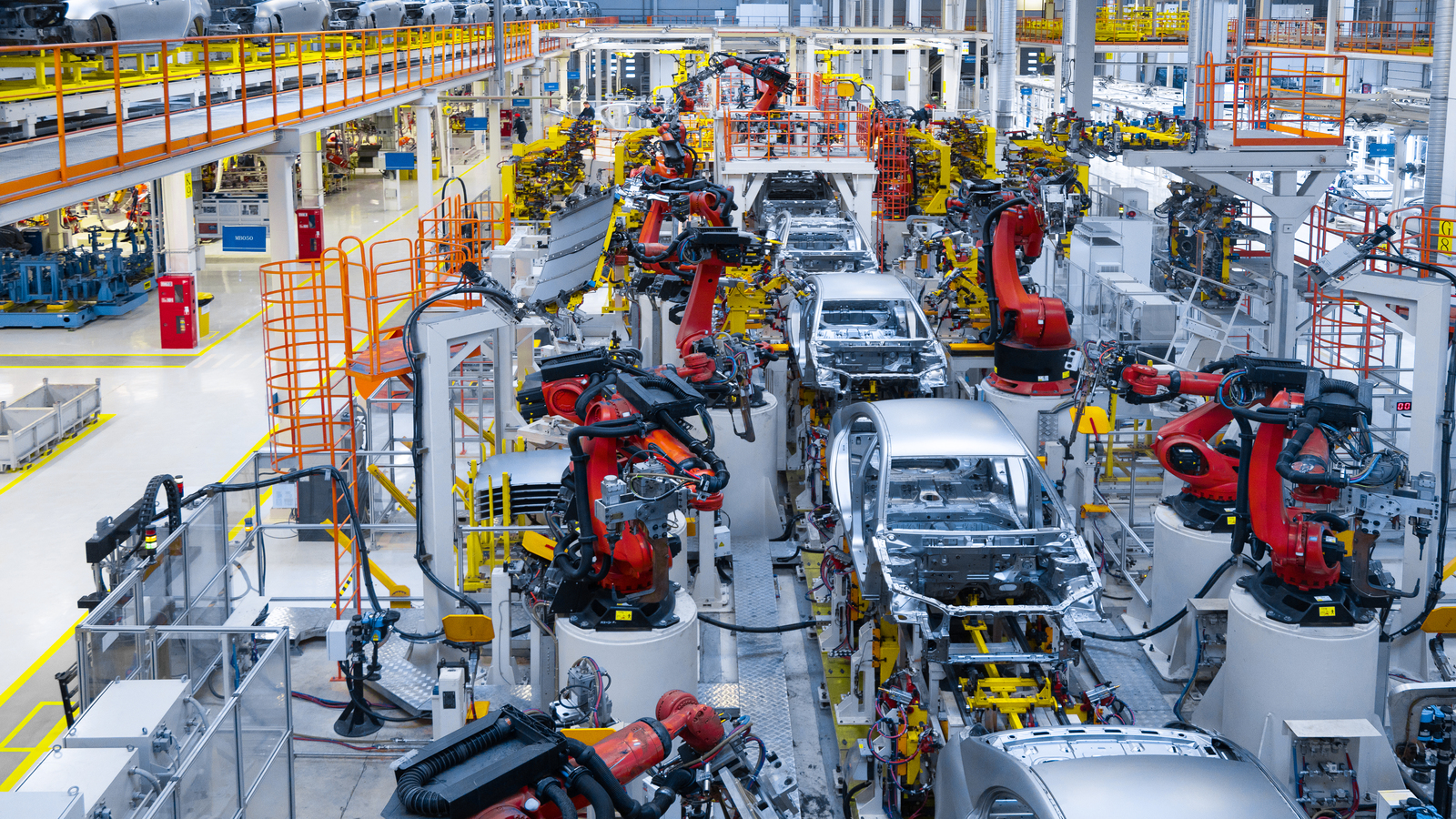

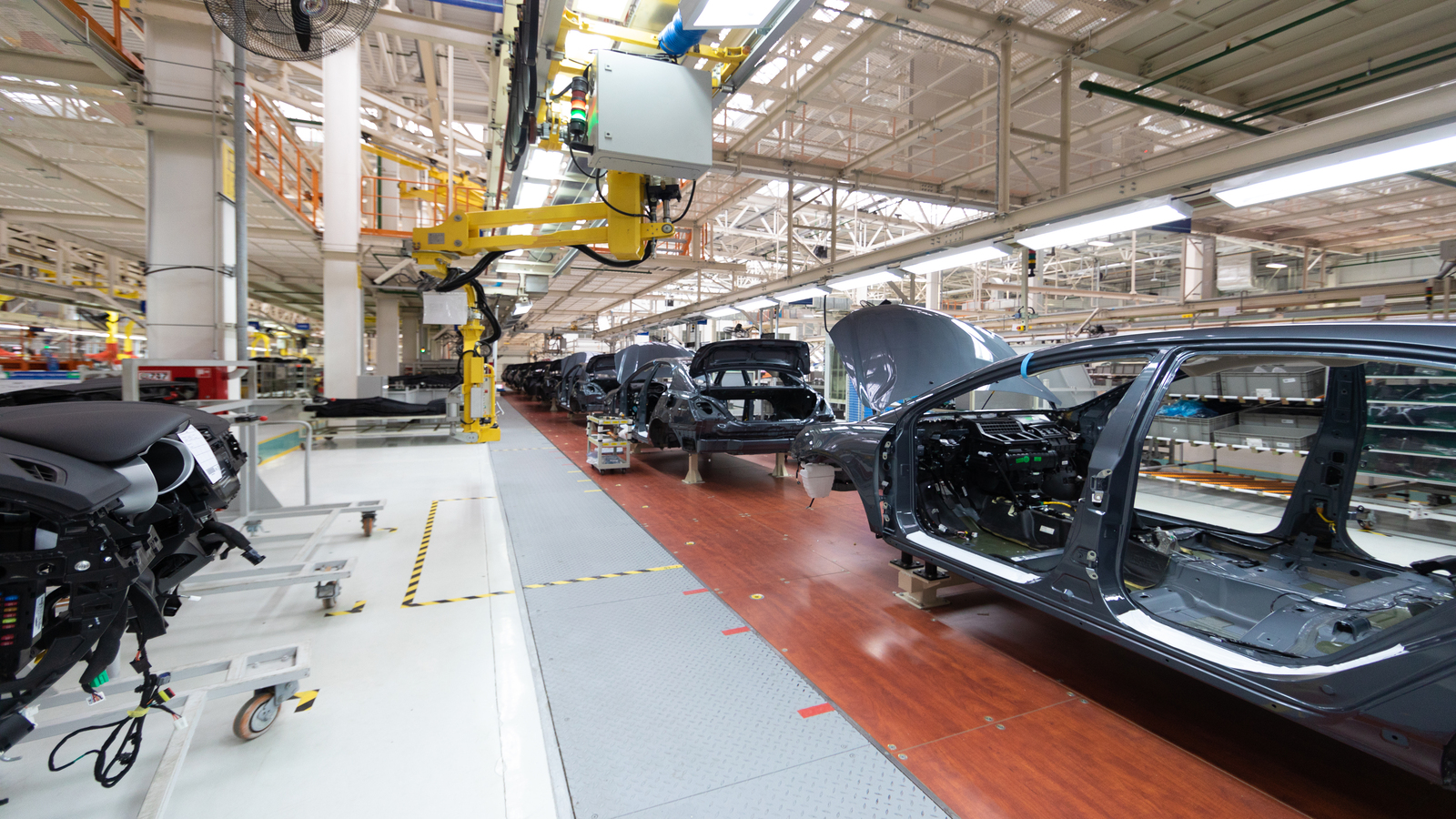

linha de produção automotiva que necessita obrigatoriamente de Desmagnetizadores

A magnetização de peças industriais pode causar sérios problemas na produção, principalmente em setores onde precisão e confiabilidade são críticas. Para resolver esses problemas, surgem os desmagnetizadores, equipamentos especialmente projetados para eliminar campos magnéticos residuais indesejados em peças metálicas, assegurando a qualidade e segurança de processos industriais e inspeções técnicas.

Neste artigo, explicaremos o que são os desmagnetizadores, como eles funcionam tecnicamente e qual a sua importância prática para a indústria, especialmente em processos de controle de qualidade e ensaios não destrutivos.

Você verá neste artigo

•O Que São Desmagnetizadores

•Como Funcionam os Desmagnetizadores

•Aplicações Industriais dos Desmagnetizadores

•Conclusão

O Que São Desmagnetizadores

Os desmagnetizadores são dispositivos eletromagnéticos criados especificamente para neutralizar ou remover completamente o magnetismo residual presente em materiais ferromagnéticos. Esse magnetismo pode surgir naturalmente durante processos industriais como usinagem, soldagem, conformação mecânica ou até mesmo após ensaios por partículas magnéticas.

A presença de magnetismo residual em peças pode levar a diversas complicações, incluindo:

  • Interferências em equipamentos eletrônicos sensíveis;

  • Erros em medições dimensionais e testes técnicos;

  • Acúmulo de partículas metálicas e contaminantes na superfície das peças;

  • Problemas no transporte e manipulação de peças metálicas.

Por esses motivos, o uso de desmagnetizadores é essencial para indústrias que necessitam garantir a precisão e segurança em todas as etapas produtivas, incluindo inspeções técnicas e ensaios não destrutivos.

Como Funcionam os Desmagnetizadores

Princípio de funcionamento

Desmagnetizadores utilizam campos magnéticos alternados de intensidade decrescente para eliminar o magnetismo residual em materiais ferromagnéticos. Esse processo consiste em expor a peça a um campo magnético que é gradualmente reduzido, até atingir níveis inofensivos, neutralizando os efeitos da magnetização anterior.

A peça passa pela área ativa do equipamento — seja túnel, bobina ou superfície ativa — e, ao atravessar essa zona sob a influência do campo, o realinhamento dos domínios magnéticos internos é revertido.

Além da corrente alternada tradicional, há também a aplicação da corrente pulsada. O método pulsado (corrente pulsada) é utilizado quando há necessidade de neutralizar magnetismo residual intenso, realizado com pulsos magnéticos de curta duração e alta intensidade — conforme estudos disponíveis no repositório técnico do IFPB – Repositório Acadêmico —, sendo mais rápido e eficiente que a técnica padrão de corrente alternada para resíduos magnéticos profundos.



Tipos de desmagnetizadores

Existem diferentes tipos de desmagnetizadores, cada um projetado para atender necessidades específicas em ambientes industriais:

  • Desmagnetizadores tipo túnel: Usados principalmente em linhas industriais contínuas. As peças passam através de um túnel, onde são submetidas a campos magnéticos alternados e gradativamente reduzidos. É o método ideal para grandes volumes e produção contínua.

  • Desmagnetizadores de bancada: Projetados para desmagnetizar peças menores ou trabalhos específicos. Oferecem facilidade de uso, precisão e conveniência em operações pontuais.

  • Desmagnetizadores portáteis: Dispositivos móveis, utilizados especialmente em trabalhos de manutenção, reparos em campo e locais de difícil acesso.

Além disso, quanto ao método de aplicação do campo magnético, destacam-se:

  • Corrente Alternada (AC): Indicada para desmagnetizar peças com magnetismo leve ou moderado, pois o campo magnético alternado neutraliza facilmente a remanência magnética.

  • Corrente Pulsada (PC): Aplicada quando a peça apresenta magnetismo residual mais intenso ou profundo. Os pulsos magnéticos são mais fortes e eficazes para neutralizar campos magnéticos residuais persistentes.

Essas tecnologias garantem que os desmagnetizadores possam ser adaptados para diferentes aplicações industriais, conforme a necessidade específica de cada situação.

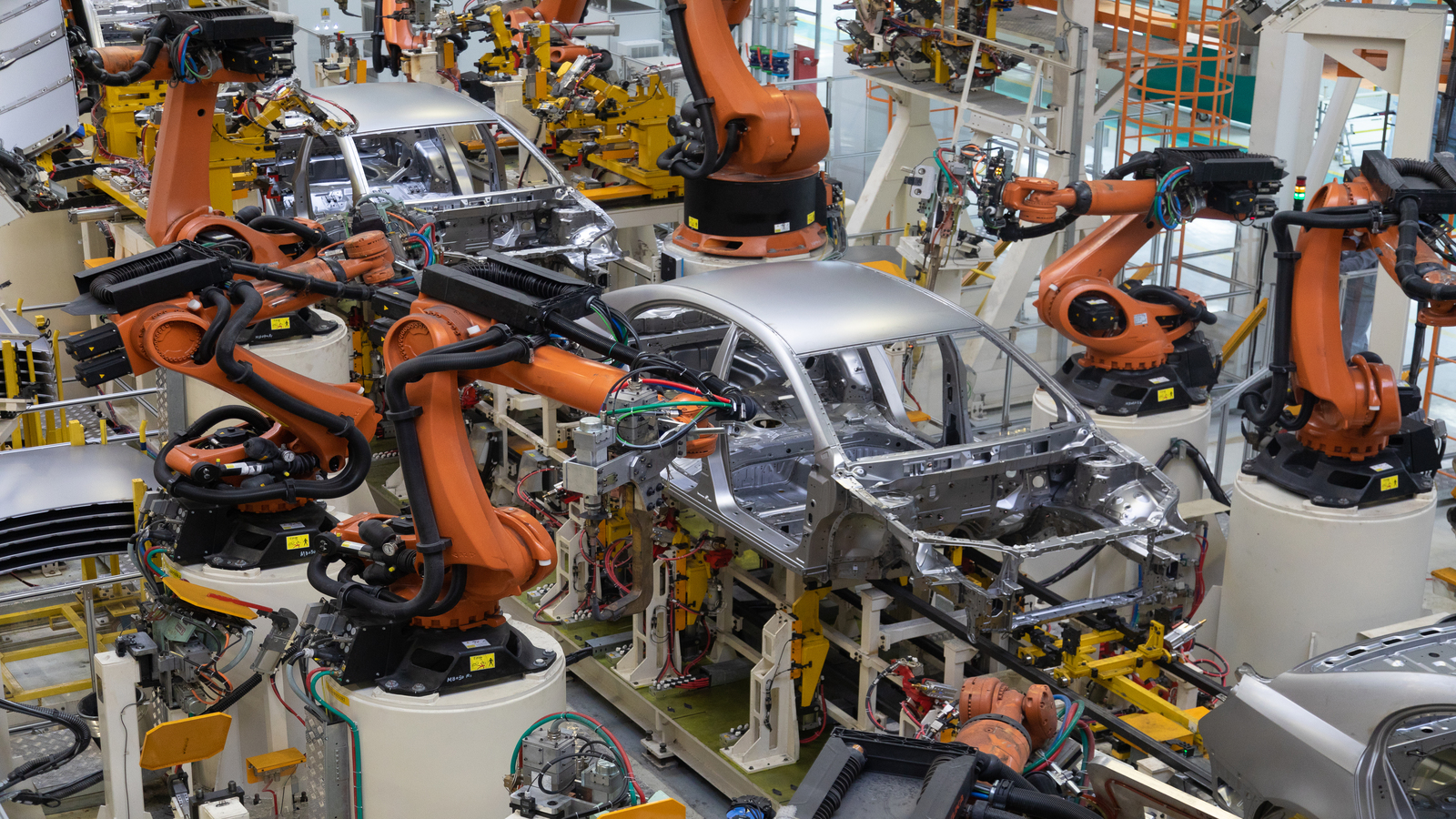

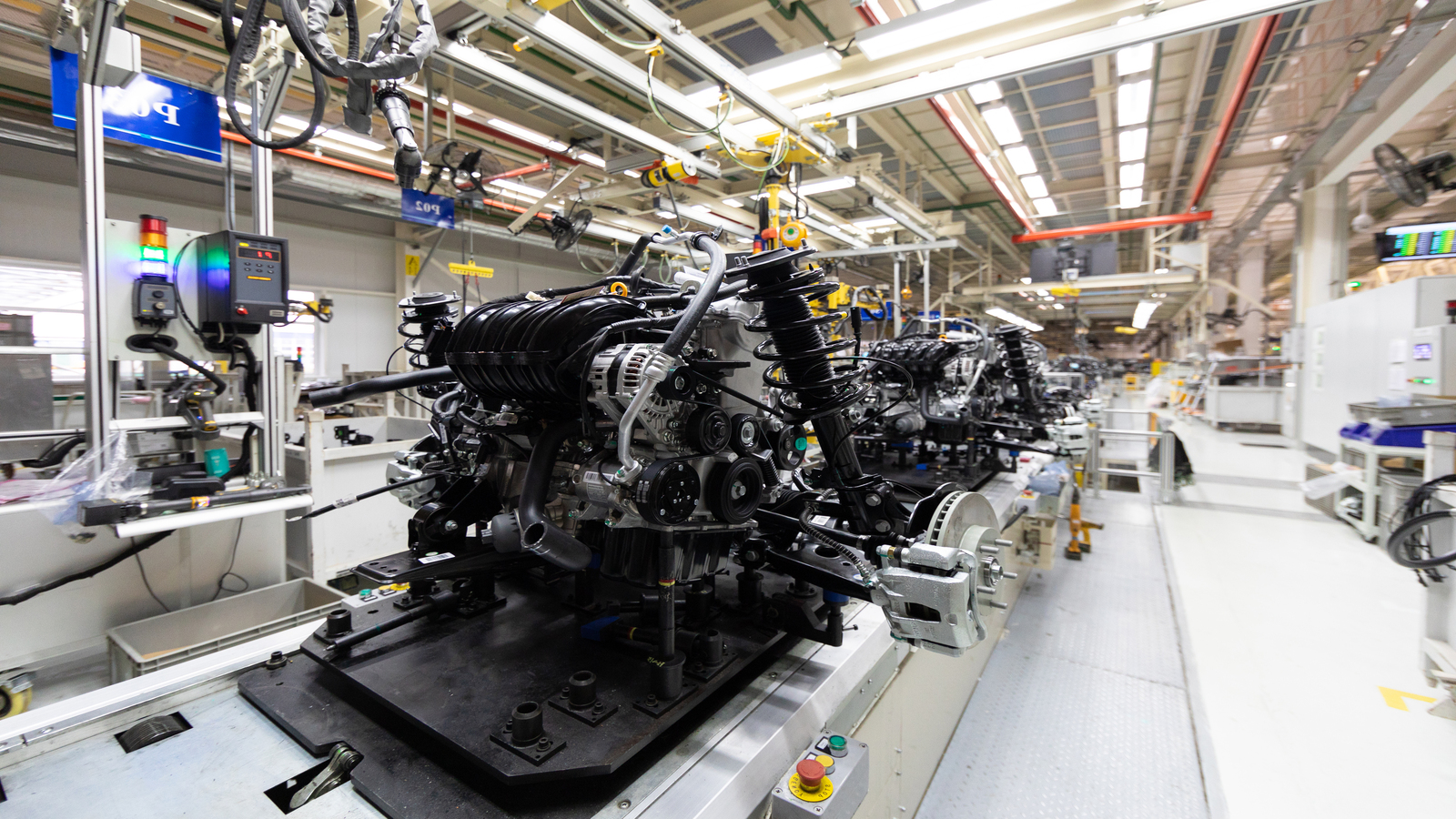

linha de produção de peças metalicas que necessita de Desmagnetizadores

Aplicações Industriais dos Desmagnetizadores

Os desmagnetizadores têm um papel essencial em diversas áreas da indústria, devido à necessidade constante de garantir que as peças metálicas utilizadas estejam livres de magnetismo residual. As principais aplicações industriais incluem:

Remoção de Magnetismo Residual em Peças Usinadas

Após processos como usinagem, conformação ou soldagem, peças metálicas frequentemente apresentam magnetismo residual. Esse magnetismo pode interferir em etapas subsequentes, como inspeções técnicas, transporte automatizado ou medições dimensionais precisas.

A desmagnetização garante que essas peças sejam preparadas adequadamente para utilização ou inspeção, prevenindo interferências e aumentando a precisão dos processos industriais.

Prevenção de Acúmulo de Partículas Metálicas

A presença de campos magnéticos residuais em peças industriais pode atrair partículas metálicas indesejadas, como limalhas e resíduos de ferro, que podem prejudicar seriamente a funcionalidade e segurança dos equipamentos.

A utilização de desmagnetizadores elimina esse problema, garantindo que as peças não acumulem partículas metálicas e protegendo assim equipamentos e linhas de produção.

Garantia de Precisão em Ensaios Não Destrutivos

Uma das aplicações mais críticas dos desmagnetizadores está relacionada aos Ensaios Não Destrutivos (END), especialmente o ensaio por partículas magnéticas. Após esse tipo de inspeção, é necessário remover o magnetismo residual das peças para evitar resultados imprecisos nas etapas subsequentes.

Sem a adequada desmagnetização após o ensaio magnético, há risco de contaminação, falsos positivos em futuras inspeções e interferências em sensores e medições.

Redução de Falhas em Medições e Sensores

Equipamentos de medição e sensores frequentemente apresentam alta sensibilidade à presença de campos magnéticos. O magnetismo residual pode distorcer medições dimensionais e comprometer a precisão dos sensores utilizados nas linhas industriais.

Com o uso dos desmagnetizadores, as empresas garantem maior exatidão nos dados coletados e aumentam a confiabilidade geral de seus processos produtivos e de controle.

Proteção de Equipamentos Eletrônicos Sensíveis

Diversos dispositivos eletrônicos industriais são extremamente sensíveis à presença de campos magnéticos externos. Peças magnetizadas podem prejudicar a operação desses equipamentos, causando falhas, interrupções ou danos permanentes.

A desmagnetização correta das peças antes da utilização ou instalação protege os equipamentos eletrônicos e contribui para a continuidade operacional segura e estável.

Conformidade com Normas Técnicas em Setores Estratégicos

Em setores como o automotivo, ferroviário, metalúrgico e petroquímico, o uso de desmagnetizadores é fundamental para cumprir requisitos normativos rigorosos relacionados ao controle de qualidade e segurança técnica.

Ao realizar desmagnetização adequadas, empresas desses setores demonstram conformidade com normas específicas, garantindo qualidade superior nos produtos finais e processos produtivos.

Conclusão

Os desmagnetizadores são equipamentos fundamentais em processos industriais modernos, especialmente devido à sua capacidade de remover campos magnéticos residuais que afetam diretamente a qualidade e segurança dos produtos e operações.

Com diferentes tipos disponíveis, como os modelos tipo túnel, de bancada e portáteis, eles garantem flexibilidade e adequação às necessidades específicas de cada processo produtivo.

A utilização adequada dos desmagnetizadores contribui significativamente para:

  • Reduzir interferências magnéticas em equipamentos e medições;

  • Garantir precisão em ensaios não destrutivos;

  • Evitar problemas decorrentes da atração de partículas metálicas;

  • Atender rigorosamente às normas técnicas e regulatórias.

Portanto, contar com empresas especializadas, como a IT Projectus, para realizar processos de desmagnetização profissional é uma estratégia essencial para a manutenção da excelência técnica, segurança operacional e qualidade industrial.

Ensaio por Ultrassom: O Que É e Como Funciona Essa Técnica de Avaliação Não Destrutiva

ensai nao destrutivo por utrassom sendo verificado por tecnico

Com o avanço constante das tecnologias industriais, surgiram métodos eficazes e não invasivos para garantir a qualidade e segurança das operações. Uma das técnicas mais utilizadas nesse contexto é o ensaio por ultrassom, um método de avaliação não destrutiva essencial para identificar falhas internas em materiais e componentes estruturais.

Esse ensaio tornou-se fundamental em diversos setores industriais, como aeroespacial, automotivo, naval, petroquímico e energético. Seu principal diferencial é permitir a detecção precisa e rápida de descontinuidades sem comprometer a integridade das peças inspecionadas.

Neste artigo, explicaremos detalhadamente o que é o ensaio por ultrassom, como ele funciona tecnicamente, e por que sua aplicação tem se mostrado estratégica na garantia de segurança e qualidade em ambientes industriais.

Você também verá nesse artigo:

•O Que É o Ensaio por Ultrassom

•Fundamentos Técnicos do Ensaio por Ultrassom

•Equipamentos Utilizados no Ensaio por Ultrassom

•Benefícios da Técnica de Ultrassom para a Indústria

•Conclusão

O Que É o Ensaio por Ultrassom

O ensaio por ultrassom é uma técnica de inspeção não destrutiva que utiliza ondas sonoras de alta frequência, geralmente acima de 20 kHz, para avaliar a integridade interna dos materiais, identificando descontinuidades como trincas, inclusões ou vazios.

Diferentemente de outros métodos destrutivos que exigem amostragem e destruição da peça avaliada, o ensaio por ultrassom possibilita inspeções contínuas sem danos ao material. Essa característica torna o método extremamente vantajoso para aplicações críticas, especialmente em componentes caros ou essenciais à operação, permitindo monitoramento regular e preventivo das condições internas.

A técnica é particularmente utilizada em:

  • Inspeção de soldas em tubulações industriais;

  • Avaliação de componentes aeronáuticos e automotivos;

  • Monitoramento de corrosão e desgaste em tanques e vasos de pressão;

  • Controle de qualidade em peças fundidas e forjadas.

Além disso, o ensaio por ultrassom apresenta vantagens técnicas exclusivas que a destacam entre outros métodos de END:

  • Alta sensibilidade para detecção de pequenas falhas internas;

  • Capacidade de medir com precisão a espessura do material;

  • Possibilidade de inspeção mesmo em componentes com acesso limitado.



Fundamentos Técnicos do Ensaio por Ultrassom

Princípio de Propagação das Ondas Sonoras

O ensaio por ultrassom utiliza transdutores piezoelétricos que geram ondas sonoras de alta frequência. Essas ondas penetram o material e se propagam até encontrar uma descontinuidade, como uma trinca ou um vazio. Ao atingir essa descontinuidade, a onda é parcialmente refletida de volta ao transdutor, que capta o sinal e registra a informação.

Dependendo do material e da aplicação, as frequências utilizadas normalmente variam entre 0,5 MHz e 25 MHz, permitindo a inspeção precisa de materiais variados, desde metais a compósitos e plásticos técnicos (studylib.net).

Modo de Operação – Pulso-Eco

No modo de operação conhecido como pulso-eco, o transdutor atua simultaneamente como emissor e receptor das ondas ultrassônicas. A onda sonora é emitida, reflete-se em descontinuidades internas e retorna ao mesmo transdutor. O tempo decorrido entre a emissão e a recepção da onda refletida permite identificar a localização precisa e a profundidade da falha interna no material inspecionado.

Este método é um dos mais utilizados por sua praticidade e alta precisão na identificação rápida e confiável de defeitos internos, fornecendo resultados imediatos durante a inspeção (material-properties.org).

Condições Ideais de Aplicação

Para assegurar resultados precisos com o ensaio por ultrassom, algumas condições técnicas específicas devem ser respeitadas:

  • Acoplamento entre transdutor e peça: É essencial garantir uma boa transmissão das ondas entre o equipamento e a superfície da peça. Normalmente, utiliza-se um meio acoplante, como gel ou água, para assegurar que não haja interferências ou perdas significativas de sinal.

  • Acesso à superfície: A técnica exige acesso direto à superfície da peça a ser inspecionada. Componentes com geometrias muito complexas ou acesso limitado podem apresentar dificuldades técnicas adicionais na realização dos testes (docente.ifsc.edu.br).

  • Calibração e validação periódica: Equipamentos e transdutores devem ser regularmente calibrados e validados conforme normas técnicas específicas (por exemplo, a ISO 16810:2024), garantindo precisão contínua e repetibilidade dos resultados obtidos durante o ensaio (iso.org).



Ensaio por Ultrassom sendo realizado por 2 funcionarios

Equipamentos Utilizados no Ensaio por Ultrassom

A precisão e confiabilidade dos resultados do ensaio por ultrassom dependem diretamente dos equipamentos empregados. Esses instrumentos garantem a geração, propagação e recepção das ondas sonoras com alta fidelidade, permitindo análises rápidas e seguras.

Os principais equipamentos utilizados são:

  • Transdutores: São os componentes centrais dos ensaios ultrassônicos, responsáveis pela conversão de energia elétrica em ondas sonoras e vice-versa. Eles são projetados em diferentes formatos, tamanhos e frequências para atender aplicações específicas, desde inspeção de materiais espessos até detecção de microfissuras internas.

  • Aparelhos de leitura (ultrassônicos digitais): São dispositivos eletrônicos portáteis ou fixos que geram pulsos ultrassônicos e recebem os sinais refletidos das ondas que encontram descontinuidades. Esses aparelhos exibem as informações em forma de gráficos ou imagens digitais claras, facilitando a interpretação pelos técnicos responsáveis pela inspeção.

  • Osciloscópios digitais e sistemas de registro: Utilizados para capturar, armazenar e processar os sinais ultrassônicos, permitindo a visualização detalhada da resposta do material testado. Softwares específicos acompanham esses sistemas, possibilitando análises avançadas e registro histórico das inspeções realizadas (docente.ifsc.edu.br).

Esses equipamentos, quando corretamente calibrados e operados por profissionais qualificados, asseguram resultados consistentes, seguros e rastreáveis.



Benefícios da Técnica de Ultrassom para a Indústria

O ensaio por ultrassom tem ganhado destaque devido aos benefícios concretos que oferece às empresas e profissionais que o utilizam, especialmente em contextos industriais rigorosos. Entre os principais benefícios estão:

  • Alta sensibilidade na detecção de falhas internas: A técnica é capaz de identificar descontinuidades microscópicas no interior das peças, garantindo a qualidade estrutural e prevenindo falhas inesperadas.

  • Medição precisa da espessura de materiais: Permite o monitoramento detalhado da espessura das paredes de equipamentos como vasos de pressão e tubulações, antecipando desgastes e corrosões que poderiam levar a rupturas ou vazamentos.

  • Inspeção sem danos à peça: Diferentemente dos métodos destrutivos, o ultrassom não causa qualquer dano ao componente inspecionado, possibilitando múltiplas inspeções ao longo do tempo sem comprometer sua integridade ou desempenho.

  • Redução de custos operacionais: Ao identificar problemas precocemente, reduz-se significativamente o custo com manutenção corretiva, paradas inesperadas e substituição de peças críticas.

  • Atendimento às normas técnicas internacionais: O método é amplamente aceito e regulamentado por normas como a ISO 16810:2024, assegurando conformidade técnica e segurança operacional dos resultados obtidos (iso.org).

Esses benefícios justificam plenamente o investimento em equipamentos modernos e capacitação técnica para realizar o ensaio por ultrassom regularmente como parte essencial da manutenção preventiva e controle de qualidade.



Conclusão

Neste artigo, exploramos detalhadamente o que é o ensaio por ultrassom, destacando seus fundamentos técnicos, equipamentos utilizados e principais benefícios. Comprovadamente eficaz na detecção antecipada de falhas internas, essa técnica tem se consolidado como uma ferramenta essencial para indústrias que buscam eficiência, segurança operacional e redução significativa dos custos de manutenção.

Diante das crescentes demandas por processos produtivos mais confiáveis e menos sujeitos a falhas, o ultrassom industrial surge como uma solução técnica estratégica indispensável. Empresas que adotam esse método não apenas preservam a integridade dos seus ativos, mas também promovem um ambiente operacional mais seguro e produtivo.

Sua empresa precisa realizar inspeções técnicas confiáveis sem comprometer seus ativos?

Fale com a IT Projectus e descubra como o ensaio por ultrassom pode garantir qualidade, precisão e segurança em seus processos industriais.

Entre em contato com nossa equipe especializada e saiba mais sobre as melhores soluções em inspeção não destrutiva.

Ensaio por Partículas Magnéticas: O Que É e Como Funciona Essa Técnica Não Destrutiva

Ensaio por Partículas Magnéticas sendo simbolizado por varias particulas magneticas visiveis

A indústria moderna demanda cada vez mais técnicas eficazes e seguras para avaliação da integridade dos materiais. Dentro deste cenário, destaca-se o ensaio por partículas magnéticas, um método de ensaio não destrutivo (END) amplamente empregado na identificação de falhas em materiais ferromagnéticos, como ferro e aço.

O grande diferencial dos ensaios não destrutivos reside justamente em sua capacidade de avaliar componentes sem causar danos, permitindo que sejam usados ou inspecionados novamente após a avaliação. Neste artigo, explicaremos detalhadamente o que é o ensaio por partículas magnéticas, quais são seus fundamentos técnicos e os principais benefícios dessa técnica para a indústria.

Você também verá nesse artigo:

•O Que É o Ensaio por Partículas Magnéticas

•Fundamentos Técnicos do Ensaio por Partículas Magnéticas

•Equipamentos Utilizados no Ensaio por Partículas Magnéticas

•Benefícios da Técnica de Partículas Magnéticas para a Indústria

•Conclusão

O Que É o Ensaio por Partículas Magnéticas

O ensaio por partículas magnéticas (MT, do inglês Magnetic Testing) é uma técnica não destrutiva utilizada especificamente para detectar falhas superficiais e subsuperficiais em materiais ferromagnéticos. O método consiste em magnetizar o material inspecionado e aplicar partículas magnéticas na superfície. Essas partículas se acumulam nas regiões onde há descontinuidades, tornando-as visíveis e permitindo a identificação precisa das falhas existentes.

Essa técnica é especialmente relevante para setores industriais críticos, como:

  • Aeroespacial;

  • Automotivo;

  • Siderúrgico;

  • Petroquímico.

Nessas áreas, pequenas falhas podem ter grandes consequências para a segurança e integridade estrutural de equipamentos e peças.

O ensaio por partículas magnéticas se diferencia de outros métodos de END, como o ensaio por líquido penetrante ou ultrassom, por ser eficaz tanto na detecção de falhas superficiais quanto na identificação de falhas situadas a poucos milímetros abaixo da superfície, desde que estejam abertas ou próximas o suficiente para gerar campos magnéticos de fuga.

Fundamentos Técnicos do Ensaio por Partículas Magnéticas

Princípio de Funcionamento

O princípio básico do ensaio por partículas magnéticas envolve a criação de um campo magnético no material analisado. Quando este material está intacto, o fluxo magnético percorre caminhos uniformes. Entretanto, se existir qualquer tipo de descontinuidade, como trincas ou porosidades, o fluxo magnético é interrompido, criando o que chamamos de “campo de fuga”.

Ao aplicar partículas magnéticas, elas são atraídas e acumulam-se exatamente nessas áreas de fuga magnética, formando indicações visíveis que denunciam a presença das falhas. A visibilidade dessas indicações é facilitada pelo uso de partículas que podem ser coloridas (pretas ou vermelhas) para visualização sob luz branca, ou fluorescentes, quando utilizadas sob luz ultravioleta (UV-A).

Tipos de Magnetização

Existem dois métodos principais de magnetização utilizados no ensaio por partículas magnéticas:

  • Magnetização Direta: Neste método, uma corrente elétrica é aplicada diretamente sobre a peça inspecionada, criando um campo magnético interno forte e direcionado, permitindo a identificação clara de falhas internas e externas.

  • Magnetização Indireta: A magnetização é induzida por meio de um condutor próximo à peça, sem contato direto. Este método é utilizado especialmente quando se deseja evitar contato elétrico direto com a peça ou em componentes sensíveis.

Entre as técnicas específicas de magnetização indireta, destacam-se o uso de yokes magnéticos (eletroímãs portáteis), bobinas e contato direto com dispositivos especiais. Cada técnica é escolhida com base nas características específicas da peça e do tipo de falha que se deseja identificar.

Tipos de Partículas Magnéticas

As partículas magnéticas utilizadas podem variar conforme o objetivo da inspeção:

  • Partículas Visíveis: Aplicadas secas ou em suspensão líquida, são ideais para uso sob iluminação branca convencional. São geralmente utilizadas em inspeções onde a visibilidade direta das partículas é suficiente.

  • Partículas Fluorescentes: Estas partículas requerem iluminação ultravioleta (UV-A), proporcionando maior sensibilidade e visibilidade das indicações, especialmente para falhas mínimas e difíceis de detectar.

Ambos os tipos possuem vantagens específicas e devem ser escolhidos levando em conta fatores como ambiente de inspeção, sensibilidade exigida e normas técnicas aplicáveis.



operador analisando dados dentro de aviao de um Ensaio por Partículas Magnéticas

Equipamentos Utilizados no Ensaio por Partículas Magnéticas

O sucesso e a precisão do ensaio por partículas magnéticas dependem diretamente dos equipamentos empregados. De modo geral, o ensaio utiliza três tipos principais de equipamentos: fontes de magnetização, aplicadores de partículas e sistemas de iluminação.

Fontes de Magnetização

As fontes de magnetização são fundamentais para criar o campo magnético necessário à inspeção. As mais comuns incluem:

  • Corrente Contínua (CC): Oferece maior profundidade de penetração magnética, sendo ideal para detectar falhas subsuperficiais.

  • Corrente Alternada (CA): Utilizada principalmente para detecção de falhas superficiais, devido à sua baixa profundidade de penetração.

  • Corrente Pulsada: Combina benefícios da corrente contínua e alternada, oferecendo flexibilidade conforme a aplicação e o material a ser inspecionado.

Cada método deve ser escolhido com base nas características específicas da inspeção desejada, tais como o tipo e a profundidade das falhas potenciais.

Aplicadores de Partículas

Os aplicadores de partículas garantem uma distribuição uniforme e adequada das partículas magnéticas sobre a superfície da peça. Existem basicamente dois métodos principais de aplicação:

  • Manual: Realizada por meio de borrifadores manuais, indicados para pequenas áreas e inspeções de menor frequência.

  • Automatizada: Sistemas automatizados proporcionam uma aplicação mais homogênea e rápida, recomendados para linhas de produção ou inspeções em larga escala.

A escolha entre esses métodos depende diretamente da escala da operação e do nível de precisão exigido no controle de qualidade.

Iluminação

A iluminação adequada é crucial para a visualização clara das indicações formadas pelas partículas. Para partículas visíveis, a luz branca convencional é suficiente. Já para partículas fluorescentes, é obrigatório o uso de iluminação ultravioleta (UV-A), proporcionando maior contraste e sensibilidade na identificação das descontinuidades mais discretas.

Benefícios da Técnica de Partículas Magnéticas para a Indústria

O ensaio por partículas magnéticas é amplamente valorizado na indústria devido aos inúmeros benefícios operacionais e técnicos que proporciona:

  • Alta Sensibilidade: Possibilita a identificação precisa de falhas superficiais e ligeiramente subsuperficiais, como trincas, porosidades e inclusões, que poderiam comprometer gravemente o desempenho estrutural das peças.


  • Rapidez e Simplicidade: O procedimento pode ser executado rapidamente, sem necessidade de preparação extensa, tornando-o especialmente útil em ambientes industriais com demandas elevadas de produção e controle de qualidade frequente.


  • Inspeção Não Destrutiva: Ao não comprometer as propriedades físicas da peça inspecionada, essa técnica garante que os componentes possam ser reutilizados, evitando desperdícios e reduzindo custos operacionais.


  • Conformidade com Normas Técnicas: A técnica atende padrões rigorosos, como a norma ABNT NBR ISO 9934-1:2025, que estabelece os princípios gerais para a aplicação desse ensaio, assegurando a qualidade e a confiabilidade dos resultados obtidos (Target Normas).

Essas vantagens tornam o ensaio por partículas magnéticas um método extremamente confiável e amplamente adotado em diversos segmentos industriais, desde a fabricação de peças automotivas até componentes críticos da indústria aeroespacial.

Conclusão

O ensaio por partículas magnéticas é, sem dúvida, uma das técnicas mais eficazes e versáteis de ensaio não destrutivo, especialmente quando se trata da inspeção de materiais ferromagnéticos. Sua aplicação técnica e precisa assegura a identificação precoce de falhas, contribuindo diretamente para a segurança operacional e para a redução de custos na indústria.

Além disso, contar com empresas especializadas nesse tipo de ensaio, como a IT Projectus, garante não só a aplicação correta da técnica, mas também a conformidade com as melhores práticas e normas internacionais vigentes.

Fale com a IT Projectus e descubra como o ensaio por partículas magnéticas pode assegurar qualidade, precisão e segurança em seus processos industriais. Nossos especialistas estão prontos para apresentar soluções personalizadas que atendam exatamente às suas necessidades técnicas e operacionais.

Ensaio por Líquido Penetrante: O Que É e Como Funciona Essa Técnica Não Destrutiva

liquido que sera usado em Ensaio por Líquido Penetrante sendo derrubado

Garantir a integridade e qualidade dos componentes industriais é fundamental para o sucesso e segurança operacional das empresas. Para alcançar esse objetivo, os ensaios não destrutivos (ENDs) desempenham um papel essencial, permitindo a inspeção de peças e materiais sem comprometer sua utilização futura. Uma das técnicas mais importantes nesse contexto é o ensaio por líquido penetrante.

O ensaio por líquido penetrante é amplamente empregado para identificar descontinuidades superficiais em materiais não porosos, como metais, cerâmicas e plásticos. Sua importância está relacionada à capacidade de detectar falhas precoces que poderiam evoluir para problemas críticos. Neste artigo, explicaremos detalhadamente o que é essa técnica e como ela funciona, destacando seus fundamentos técnicos e benefícios práticos.

Você também verá nesse artigo:

•O Que É o Ensaio por Líquido Penetrante

•Fundamentos Técnicos do Ensaio por Líquido Penetrante

•Etapas do Processo de Ensaio por Líquido Penetrante

•Benefícios da Técnica de Líquido Penetrante para a Indústria

•Conclusão

O Que É o Ensaio por Líquido Penetrante

O ensaio por líquido penetrante (LP) é uma técnica não destrutiva que utiliza líquidos específicos para revelar pequenas descontinuidades superficiais em materiais sólidos. Esses líquidos têm uma grande capacidade de penetração devido à ação capilar, conseguindo identificar defeitos que muitas vezes não são visíveis a olho nu.

Essa técnica é especialmente eficaz na inspeção de materiais não porosos, sendo amplamente adotada em setores como:

  • Aeroespacial;

  • Automotivo;

  • Petroquímico;

  • Metalúrgico.

Esses setores valorizam particularmente o ensaio por líquido penetrante pela sua simplicidade operacional, baixo custo e alta sensibilidade a falhas superficiais.

Uma característica diferenciadora do ensaio por líquido penetrante em relação aos demais métodos de END é sua facilidade na aplicação prática, além do fato de não exigir equipamentos complexos para visualização das indicações, permitindo inspeções rápidas e eficientes diretamente no local de trabalho.

Fundamentos Técnicos do Ensaio por Líquido Penetrante

Princípio de funcionamento

O ensaio por líquido penetrante é fundamentado na capilaridade. Essa propriedade física permite que o líquido aplicado na superfície do material penetre naturalmente em descontinuidades abertas, como fissuras ou poros, mesmo quando essas são extremamente finas.

Após a aplicação inicial, é necessário realizar uma limpeza cuidadosa para remover o excesso de penetrante. Em seguida, um revelador é aplicado, extraindo o penetrante das descontinuidades e tornando-as visíveis para inspeção. Dependendo do tipo utilizado, a visualização das indicações pode ocorrer sob luz branca (penetrantes visíveis) ou luz ultravioleta (penetrantes fluorescentes).

Tipos de Penetrantes

Existem dois tipos principais de penetrantes utilizados na indústria, classificados segundo critérios técnicos específicos:

De acordo com a norma ASTM E165/E165M, os penetrantes são divididos em:

  • Tipo I – Penetrantes fluorescentes:
    Esses penetrantes exigem iluminação ultravioleta (UV) para visualizar as falhas, sendo especialmente indicados para detectar descontinuidades mínimas que seriam difíceis de perceber com penetrantes visíveis.

  • Tipo II – Penetrantes visíveis (corantes vermelhos):
    Oferecem contraste visual direto, facilitando a identificação das descontinuidades sob luz branca comum.

Além disso, a norma também categoriza os métodos para remoção do excesso de penetrante da seguinte maneira:

  • Método A – Lavável com água

  • Método B – Pós-emulsificável, lipofílico

  • Método C – Removível com solvente

  • Método D – Pós-emulsificável, hidrofílico

A seleção adequada do tipo e método de remoção do penetrante depende diretamente das características do material inspecionado e das condições específicas da aplicação, influenciando significativamente os resultados obtidos (CEFET-MG).

Ensaio por Líquido Penetrante sendo realizado em superficie metalica

Etapas do Processo de Ensaio por Líquido Penetrante

O processo do ensaio por líquido penetrante envolve etapas bem definidas, essenciais para garantir resultados precisos:

  1. Preparação e limpeza da superfície:

    • Remoção de contaminantes, como óleos, graxas e poeiras, garantindo que as descontinuidades não estejam obstruídas e sejam acessíveis ao líquido penetrante.


  2. Aplicação do líquido penetrante:

    • Distribuição uniforme do penetrante na superfície, garantindo a cobertura adequada de toda a área a ser inspecionada.

  3. Tempo de penetração:

    • O líquido deve permanecer sobre a superfície durante um período específico (normalmente entre 5 a 30 minutos), permitindo sua infiltração completa nas falhas superficiais.

  4. Remoção do excesso de penetrante:

    • Após o tempo necessário para a penetração, o excesso de líquido deve ser cuidadosamente removido da superfície do material testado. Essa etapa é crítica, pois qualquer excesso remanescente pode gerar resultados falsos ou dificultar a visualização das reais descontinuidades.

  5. Aplicação do revelador:

    • Um revelador específico é aplicado sobre a superfície, geralmente em forma líquida ou em pó, dependendo do método adotado. Esse revelador age puxando o penetrante das descontinuidades para a superfície, criando indicações visíveis e claras das falhas.

  6. Inspeção visual:

    • Após aplicação do revelador, o inspetor realiza uma inspeção visual detalhada sob condições apropriadas de iluminação, seja ela luz branca comum (penetrante visível) ou ultravioleta (penetrante fluorescente). Nessa etapa, todas as indicações são avaliadas e documentadas quanto à sua localização, tamanho e severidade.

  7. Limpeza final:

    • Concluída a inspeção, os resíduos do penetrante e revelador são removidos cuidadosamente, deixando o componente limpo e pronto para uso ou subsequentes etapas de produção ou inspeção.

Seguir todas essas etapas rigorosamente é fundamental para garantir resultados precisos e confiáveis no ensaio por líquido penetrante.

Benefícios da Técnica de Líquido Penetrante para a Indústria

O ensaio por líquido penetrante oferece diversos benefícios estratégicos e operacionais para a indústria, destacando-se como uma técnica altamente eficiente no controle de qualidade. Entre os principais benefícios estão:

  • Alta sensibilidade: a técnica permite identificar descontinuidades superficiais muito pequenas, às vezes invisíveis a olho nu, garantindo uma inspeção detalhada e precisa.

  • Rapidez e praticidade: o procedimento completo geralmente é executado rapidamente, tornando-se ideal para inspeções rotineiras e grandes volumes de peças.

  • Custo acessível: os materiais necessários (penetrantes e reveladores) são relativamente econômicos, permitindo um excelente custo-benefício.

  • Não destrutividade: a peça inspecionada permanece intacta após o ensaio, preservando sua integridade para uso ou inspeções posteriores.

  • Versatilidade: pode ser aplicado em uma ampla gama de materiais não porosos e em diversos ambientes industriais, desde oficinas até grandes fábricas.

Outro ponto importante é a conformidade com normas técnicas. O ensaio por líquido penetrante segue normas internacionais rigorosas, como a ABNT NBR 16196, garantindo a qualidade e confiabilidade dos resultados obtidos, além de facilitar auditorias e certificações.

Conclusão

Neste artigo, exploramos em detalhes o que é o ensaio por líquido penetrante, seus princípios técnicos e as etapas fundamentais para sua execução correta. Ficou claro como esta técnica de inspeção não destrutiva é crucial para a indústria moderna, permitindo a identificação precoce e eficaz de falhas superficiais que poderiam comprometer a segurança e qualidade dos componentes.

Além disso, ressaltamos os benefícios operacionais da técnica, como alta sensibilidade, rapidez de execução, baixo custo operacional e preservação das peças inspecionadas. Empresas que adotam essa técnica conseguem assegurar maior qualidade em seus produtos finais, reduzir significativamente os custos associados a falhas e retrabalhos, e ainda garantem conformidade com regulamentações técnicas.

Dada a importância estratégica do ensaio por líquido penetrante, é fundamental contar com empresas experientes e especializadas, capazes de conduzir inspeções com precisão técnica e rigor metodológico, assegurando resultados confiáveis e que agreguem real valor às operações industriais.

Sua empresa precisa realizar inspeções técnicas confiáveis sem comprometer seus ativos?

A IT Projectus é referência em soluções de Ensaios Não Destrutivos (END). Nossa experiência garante processos rigorosos e resultados precisos, alinhados às normas técnicas e às suas demandas industriais específicas.

Entre em contato com a IT Projectus e saiba como nossas soluções

Controle de Qualidade com Ensaios Não Destrutivos: Precisão sem Comprometer os Materiais

executivo mostrando um joia para o Controle de Qualidade

Garantir que produtos e materiais estejam livres de defeitos e dentro dos padrões estabelecidos é um desafio essencial na indústria. O Controle de Qualidade com Ensaios Não Destrutivos tem se consolidado como uma solução técnica estratégica, permitindo que as empresas assegurem a integridade e funcionalidade dos componentes sem danificá-los ou prejudicar sua utilização posterior.

Diferentemente das técnicas destrutivas, que exigem a destruição ou inutilização do material para verificar sua qualidade, os ensaios não destrutivos (ENDs) possibilitam uma inspeção completa sem interferir na integridade do objeto avaliado. Neste artigo, vamos explorar como esses métodos se tornam aliados fundamentais na busca pela qualidade operacional, segurança técnica e eficiência industrial.

Você também verá nesse artigo:

•O Que É o Controle de Qualidade e Qual o Papel dos Ensaios Não Destrutivos

•Como Funcionam os Ensaios Não Destrutivos no Controle de Qualidade

•Normas Técnicas que Regulam o Controle de Qualidade com ENDs

•Conclusão

O Que É o Controle de Qualidade e Qual o Papel dos Ensaios Não Destrutivos

O controle de qualidade, no contexto industrial, envolve processos sistemáticos para garantir que produtos ou componentes atendam às especificações técnicas e normativas exigidas. Essa prática é fundamental para minimizar falhas, reduzir retrabalhos e assegurar segurança operacional.

Nesse cenário, os ensaios não destrutivos têm um papel crucial. São técnicas de avaliação que permitem verificar a conformidade dos materiais sem alterar ou danificar sua estrutura física. Essa abordagem preserva o valor econômico das peças testadas e garante a continuidade das operações.

Entre as razões pelas quais o Controle de Qualidade com Ensaios Não Destrutivos é amplamente adotado, destacam-se:

  • Preservação da integridade do material.

  • Redução significativa dos custos operacionais.

  • Identificação precoce de falhas críticas.

  • Conformidade com normas técnicas internacionais.



Como Funcionam os Ensaios Não Destrutivos no Controle de Qualidade

Princípios físicos aplicados nos ENDs

Os ensaios não destrutivos são baseados em fenômenos físicos específicos que permitem detectar falhas internas ou superficiais em materiais diversos. Entre os principais métodos e seus fundamentos físicos estão:

  • Ondas Sonoras (Ultrassom): Utiliza ondas de alta frequência para detectar descontinuidades internas nos materiais. Ideal para componentes espessos e complexos.



  • Campos Magnéticos (Partículas Magnéticas): Aplicado em materiais ferromagnéticos, permite identificar trincas superficiais e subsuperficiais pela alteração do campo magnético.



  • Radiação (Radiografia Industrial): Emprega radiação ionizante para criar imagens internas de peças, revelando imperfeições como porosidades e inclusões internas.



  • Capilaridade (Líquidos Penetrantes): Permite identificar fissuras superficiais em materiais metálicos ou cerâmicos através da penetração de líquidos específicos.



  • Correntes de Foucault (Eddy Current): Utiliza campos eletromagnéticos para detectar falhas superficiais e variações de condutividade elétrica em materiais condutores. É amplamente empregado em inspeções de peças metálicas em setores como aeroespacial e automotivo.



  • Termografia Infravermelha: Baseia-se na emissão de radiação térmica para identificar anomalias na distribuição de temperatura em uma peça. Pode revelar delaminações, vazios ou defeitos não visíveis a olho nu.



  • Inspeção Visual: É o método mais simples e direto de ensaio não destrutivo, baseado na observação da superfície do material, com ou sem auxílio de equipamentos ópticos (lupas, câmeras, boroscópios). Embora limitado à identificação de defeitos visíveis, é essencial como etapa inicial em muitos processos de controle de qualidade.



Etapas gerais de aplicação em processos industriais

A aplicação dos ensaios não destrutivos no controle de qualidade envolve três etapas principais:

  1. Planejamento da Inspeção:



    • Escolha da técnica adequada de acordo com o material e o tipo de defeito esperado.



    • Definição de critérios específicos de aceitação e rejeição conforme as normas técnicas.



  2. Execução com técnicas específicas:



    • Realização prática dos ensaios utilizando equipamentos especializados e técnicos treinados.



  3. Interpretação dos sinais obtidos:



    • Análise dos resultados para identificar e avaliar a gravidade das falhas encontradas.



    • Decisões embasadas tecnicamente sobre manutenção, reparo ou aprovação do componente inspecionado.



Essas etapas asseguram um Controle de Qualidade com Ensaios Não Destrutivos eficiente, seguro e confiável.

Benefícios operacionais e estratégicos

O emprego dos ENDs gera benefícios diretos tanto operacionais quanto estratégicos, entre eles:

  • Detecção precoce de falhas: Identificação antecipada reduz os riscos de falhas catastróficas, aumentando significativamente a segurança operacional e a confiabilidade dos processos industriais.



  • Redução de retrabalho: Identificando problemas antes da etapa final de produção, reduz-se substancialmente o retrabalho e os custos operacionais.



  • Rastreabilidade e segurança operacional: Os resultados das inspeções são devidamente documentados, permitindo a rastreabilidade total dos materiais inspecionados, o que contribui diretamente para o cumprimento de requisitos regulatórios e aumenta a segurança das operações.



Um estudo sobre a aplicação dos ENDs indica que empresas que implementam essas técnicas de forma eficaz conseguem reduzir os custos operacionais relacionados a falhas e retrabalhos em até 30% (Zetec NDT).

dois operadores sinalizando joia para o Controle de Qualidade

Normas Técnicas que Regulam o Controle de Qualidade com ENDs

Para que o Controle de Qualidade com Ensaios Não Destrutivos seja efetivo e reconhecido como uma prática válida internacionalmente, é necessário que as inspeções estejam de acordo com normas técnicas específicas. Essas normas garantem que os resultados obtidos sejam consistentes, replicáveis e confiáveis.

Entre as normas mais relevantes no contexto do controle de qualidade estão:

  • ISO 9001 (Gestão da Qualidade): Estabelece critérios rigorosos para sistemas de gestão da qualidade, promovendo a melhoria contínua dos processos produtivos. Empresas que adotam a ISO 9001 são reconhecidas pela capacidade de entregar produtos e serviços consistentes e que atendem às expectativas dos clientes.

  • ISO/IEC 17025 (Competência Técnica em Ensaios): Essa norma é fundamental para laboratórios de ensaio e calibração, definindo requisitos para assegurar a competência técnica e a confiabilidade dos resultados fornecidos. Ela garante que os laboratórios realizem inspeções precisas e transparentes, baseadas em métodos científicos rigorosos.

  • ABNT NBR 5425 (Inspeção por Amostragem): A norma brasileira NBR 5425 estabelece procedimentos para inspeções por amostragem, definindo como amostras representativas devem ser coletadas e analisadas para assegurar a qualidade dos lotes de produção. Isso permite identificar defeitos antes que produtos sejam enviados aos consumidores finais, minimizando custos com devoluções e reclamações.

A conformidade com essas normas é essencial para que empresas possam oferecer produtos seguros, competitivos e de alto padrão técnico.

Conclusão

Ao longo deste artigo, mostramos que o Controle de Qualidade com Ensaios Não Destrutivos é uma abordagem técnica e estratégica indispensável para empresas modernas que desejam assegurar qualidade e segurança sem comprometer seus materiais.

O uso desses métodos proporciona uma série de vantagens tangíveis, como redução significativa de custos operacionais, preservação da integridade dos materiais inspecionados, identificação precoce de falhas e conformidade com importantes normas técnicas internacionais.

Além disso, as empresas que adotam consistentemente os ensaios não destrutivos têm maior capacidade de oferecer produtos seguros e confiáveis, ganhando confiança dos consumidores e aumentando sua competitividade no mercado.

Em um ambiente industrial cada vez mais exigente, investir em técnicas de inspeção precisas e não destrutivas deixa de ser opcional e se torna estratégico, sendo uma decisão inteligente para garantir a sustentabilidade e eficiência das operações.

Sua empresa busca excelência no controle de qualidade sem comprometer a integridade dos seus materiais?

Entre em contato com a IT Projectus! Somos especialistas em ensaios não destrutivos, oferecendo soluções técnicas avançadas que garantem segurança, eficiência e conformidade técnica rigorosa.

Fale com nossos especialistas e descubra como podemos ajudá-lo a implementar um controle de qualidade robusto e confiável, adaptado especificamente às necessidades da sua operação industrial.

Tipos de Ensaio Não Destrutivo: Conheça as Principais Técnicas Utilizadas na Indústria

Tipos de Ensaio Não Destrutivo sendo verificados em ferramenta

Em diversos setores industriais, garantir a integridade de materiais e estruturas é uma exigência essencial para a segurança, o desempenho e a longevidade dos ativos. No entanto, esse controle de qualidade não pode, em muitos casos, comprometer o componente avaliado — é aí que entram os Ensaios Não Destrutivos (ENDs).

Essa categoria de técnicas permite avaliar materiais, peças e soldas sem causar danos permanentes, o que é crucial em ambientes como o aeroespacial, metalúrgico, automotivo, ferroviário e energético. Seu uso previne falhas, reduz riscos operacionais e contribui para decisões mais precisas na manutenção preditiva.

Este artigo tem como objetivo apresentar os principais tipos de Ensaio Não Destrutivo utilizados na indústria, explicando seus fundamentos, aplicações e vantagens práticas.

Você também verá nesse artigo:

•O Que São Ensaios Não Destrutivos

•Principais Tipos de Ensaio Não Destrutivo Utilizados na Indústria

•Considerações Finais sobre a Escolha do Tipo de Ensaio Não Destrutivo

•Conclusão

O Que São Ensaios Não Destrutivos

Ensaios Não Destrutivos (ENDs) são métodos de inspeção que permitem detectar falhas ou irregularidades em materiais e estruturas sem comprometer sua utilidade ou integridade física. Diferente de ensaios destrutivos (que quebram, cortam ou alteram a peça), os ENDs mantêm o item intacto, permitindo seu uso após a inspeção.

Os princípios básicos dos ENDs envolvem a aplicação de estímulos físicos — como luz, magnetismo, som, radiação ou correntes elétricas — e a análise da resposta do material. Com isso, é possível identificar trincas, porosidades, corrosão, variações dimensionais e outras falhas ocultas.

Benefícios gerais dos ENDs:

  • Aumento da segurança operacional;

  • Prevenção de falhas catastróficas;

  • Redução de custos com retrabalho;

  • Conformidade com normas técnicas;

  • Prolongamento da vida útil dos ativos.
operador fazendo varios Tipos de Ensaio Não Destrutivo e prencendo planilha

Principais Tipos de Ensaio Não Destrutivo Utilizados na Indústria

Ensaio Visual (VT)

O ensaio visual é o método mais simples e acessível entre os ENDs. Consiste na inspeção direta ou assistida (com câmeras, lupas, drones ou boroscópios) da superfície de componentes, a fim de identificar descontinuidades visíveis como rachaduras, deformações, corrosão, soldas defeituosas ou contaminações.

Apesar de sua simplicidade, esse método é fundamental como etapa inicial em diversos processos de inspeção e manutenção preventiva.



Ensaio por Líquido Penetrante (PT)

O ensaio por líquido penetrante é utilizado para detectar falhas superficiais em materiais não porosos — como trincas, fissuras, poros ou vazamentos em metais, cerâmicas e plásticos.

O processo envolve três etapas principais:

  1. Aplicação do líquido penetrante;

  2. Remoção do excesso;

  3. Aplicação de um revelador que evidencia as falhas por contraste visual.



Ensaio por Partículas Magnéticas (MT)

Aplicável a materiais ferromagnéticos, o ensaio por partículas magnéticas utiliza campos magnéticos e partículas ferrosas para identificar defeitos superficiais e subsuperficiais.

Quando uma peça é magnetizada, qualquer descontinuidade altera o campo magnético, fazendo com que as partículas se acumulem nessa região e revelem a falha. Pode ser feito com partículas secas ou molhadas, visíveis ou fluorescentes.

É uma técnica muito utilizada em inspeções de eixos, trilhos, rodas, soldas e componentes estruturais.



Ensaio por Ultrassom (UT)

O ensaio por ultrassom emprega ondas sonoras de alta frequência que se propagam pelo material e refletem quando encontram descontinuidades internas. O tempo de retorno e a intensidade do sinal refletem o tipo e a localização do defeito.

Essa técnica é eficaz para:

  • Medição de espessura de chapas, tubos e tanques;

  • Detecção de inclusões, corrosão interna e falhas estruturais;

  • Inspeções em tempo real com alto grau de precisão.

De acordo com o The American Society for Nondestructive Testing (ASNT), o ultrassom é um dos métodos mais versáteis e sensíveis disponíveis na atualidade (ASNT, 2024).



Ensaio Radiográfico (RT)

O ensaio radiográfico utiliza radiações ionizantes — como raios X ou gama — para inspecionar o interior de materiais e estruturas. Uma fonte emissora atravessa o objeto, e um detector (filme ou sensor digital) registra a imagem das regiões com diferentes densidades.

É amplamente utilizado para detectar:

  • Trincas internas;

  • Bolhas de gás em soldas;

  • Inclusões metálicas ou vazios em fundições.

Esse método é comum nas indústrias petroquímica, naval e aeroespacial, e exige cuidados rigorosos quanto à segurança radiológica. Segundo o International Atomic Energy Agency (IAEA), a técnica é altamente confiável para detectar falhas volumétricas internas (IAEA, 2023).



Ensaio por Correntes Parasitas (ET)

O ensaio por correntes parasitas (Eddy Current) é um método eletromagnético aplicado em materiais condutores. Um campo magnético variável induz correntes elétricas na peça, e qualquer descontinuidade altera esse campo, permitindo a detecção de falhas.

É amplamente utilizado para:

  • Verificar trincas superficiais e subsuperficiais;

  • Medir espessura de revestimentos condutores;

  • Avaliar condutividade elétrica e dureza de materiais.

Na indústria, o ET se destaca por sua precisão, velocidade e capacidade de automação. A IT Projectus é especializada nesse método, oferecendo sondas, bobinas, instrumentos e soluções sob medida para diferentes segmentos industriais.



Ensaio por Emissão Acústica (AE)

O ensaio por emissão acústica monitora sinais de alta frequência emitidos por um material submetido a estresse mecânico ou térmico. Quando ocorrem microtrincas ou deformações internas, o material “emite” ondas que são captadas por sensores.

É uma técnica sensível e indicada para:

  • Monitoramento de estruturas pressurizadas;

  • Avaliação de integridade de tanques, vasos de pressão e dutos;

  • Detecção de falhas em tempo real, sem interromper a operação.

A norma ASTM E1316 define os parâmetros técnicos dessa técnica, que se destaca por sua capacidade de detectar o início de falhas estruturais críticas.



Ensaio por Termografia Infravermelha (IRT)

A termografia infravermelha mede as variações de temperatura na superfície de um material. Quando há uma falha interna — como delaminações, vazamentos ou áreas com atrito excessivo — a distribuição térmica é alterada e pode ser detectada por câmeras infravermelhas.

Principais aplicações:

  • Inspeção de painéis elétricos;

  • Avaliação de isolamento térmico;

  • Verificação de adesão em compósitos.

É uma técnica amplamente usada na manutenção preditiva por sua rapidez, segurança e capacidade de aplicação em tempo real.

Considerações Finais sobre a Escolha do Tipo de Ensaio Não Destrutivo

Cada método de END possui características específicas e aplicações distintas. A escolha correta depende de fatores como:

  • Tipo de material (condutor, ferromagnético, poroso etc.);

  • Tipo de defeito esperado (superficial, interno, dimensional);

  • Condições operacionais e de segurança;

  • Acessibilidade da peça ou estrutura.

Além disso, a correta aplicação dos ensaios exige profissionais qualificados e equipamentos calibrados, seguindo normas como ABNT NBR, ASME, ASTM e EN. A conformidade técnica é essencial para garantir resultados confiáveis e válidos perante auditorias e certificações.



Conclusão

Os tipos de Ensaio Não Destrutivo representam pilares essenciais para a garantia de qualidade na indústria moderna. Cada técnica apresentada neste artigo contribui, de forma específica, para identificar falhas, prevenir acidentes e manter a eficiência de processos produtivos e operacionais.

A escolha correta do método, aliada a profissionais experientes e tecnologia confiável, é o que assegura uma operação segura, econômica e dentro das normas técnicas.

Sua empresa busca garantir a integridade de materiais e estruturas sem causar danos?
Entre em contato com a IT Projectus e descubra como nossas soluções em ensaios não destrutivos podem atender às suas necessidades industriais com precisão e confiabilidade.

Ensaio Não Destrutivo: O Que É e Como Funciona Essa Técnica de Avaliação Industrial

mulher mostrando peças do avião que precisão passar por ensaio não destrutivo

A busca por eficiência e confiabilidade nos processos industriais tem impulsionado o uso de tecnologias que preservam a integridade dos materiais avaliados. Entre essas tecnologias, destaca-se o ensaio não destrutivo (END) — um método que permite detectar falhas, defeitos ou degradações sem comprometer a estrutura do componente analisado.

Empregado em setores como aeroespacial, automotivo, petroquímico e geração de energia, o END representa uma solução estratégica para empresas que priorizam qualidade, segurança e economia. Com a possibilidade de identificar falhas antes que se tornem críticas, essas técnicas evitam paradas inesperadas e ampliam a vida útil dos ativos industriais.

Neste artigo, você entenderá o que é o ensaio não destrutivo, como ele funciona na prática e por que se tornou uma ferramenta essencial para a manutenção preventiva e o controle de qualidade nas indústrias modernas.

Você também verá nesse artigo:

•O Que É um Ensaio Não Destrutivo

•Como Funciona o Ensaio Não Destrutivo na Prática

•Benefícios Diretos do Ensaio Não Destrutivo

•Conclusão

O Que É um Ensaio Não Destrutivo

O ensaio não destrutivo é uma técnica de inspeção que permite avaliar a integridade de um material ou componente sem causar danos permanentes à sua estrutura. Seu grande diferencial é justamente o caráter não invasivo: após o teste, a peça permanece apta para uso, o que torna o processo ideal para aplicações em equipamentos em operação contínua ou em componentes de alto custo.

Essa abordagem contrasta com ensaios destrutivos, nos quais o material precisa ser danificado ou destruído para análise. Em vez disso, o END permite a detecção de trincas, porosidades, corrosões ou descontinuidades internas por meio de sinais físicos gerados pela interação do método com o material.

Além de preservar os componentes testados, o ensaio não destrutivo contribui para a confiabilidade operacional e redução de falhas inesperadas, com impactos positivos tanto na segurança quanto nos custos.

Um exemplo prático desse benefício é a economia proporcionada pela redução de retrabalhos: empresas que implementam ensaios não destrutivos corretamente podem reduzir os custos operacionais em até 30%, devido à identificação precoce de falhas e à maior eficiência nos processos de produção e manutenção Fonte: Zetec – The Value of Nondestructive Testing.



Como Funciona o Ensaio Não Destrutivo na Prática

Fundamentação Física

Os princípios operacionais dos ensaios não destrutivos baseiam-se em interações físicas entre um estímulo e o material analisado. Esse estímulo pode ser uma onda eletromagnética, acústica, térmica ou visual, dependendo do tipo de END aplicado.

A resposta do material ao estímulo revela características internas ou superficiais, como variações de densidade, descontinuidades ou inclusões. Por exemplo, no caso dos ensaios por ultrassom, ondas acústicas percorrem o material e retornam quando encontram imperfeições; já nos ensaios por corrente parasita (Eddy Current), variações no campo magnético indicam descontinuidades na condutividade elétrica.

Cada técnica exige ajustes conforme o tipo de material, a geometria da peça e o tipo de defeito a ser detectado, o que torna fundamental o conhecimento técnico na seleção do método mais adequado.

Equipamentos e Estrutura de Inspeção

Para que os ensaios não destrutivos sejam eficazes, é essencial o uso de equipamentos específicos e calibrados. Em geral, a estrutura básica de um sistema de END inclui:

  • Fonte de estímulo: como geradores de ultrassom, campos magnéticos ou radiações;

  • Sensores ou sondas: que captam a resposta do material ao estímulo;

  • Unidades de leitura e análise: com softwares especializados que processam os sinais recebidos e exibem os resultados de forma gráfica ou numérica.

Esses sistemas permitem a realização de testes com rapidez, precisão e repetibilidade. Além disso, sua versatilidade possibilita a aplicação em superfícies internas, externas e até em componentes de difícil acesso.

Requisitos Técnicos para Aplicação

A efetividade de um ensaio não destrutivo depende de uma série de requisitos técnicos. Em primeiro lugar, o ambiente deve ser controlado: temperatura, umidade, ruídos e interferências eletromagnéticas podem comprometer os resultados.

Além disso, os profissionais que realizam os testes devem possuir certificações específicas, como as definidas pela norma ABNT NBR ISO 9712, que regulamenta a qualificação e certificação de profissionais em END.

Outro ponto crítico é a calibração dos equipamentos, que deve ser feita regularmente para garantir a confiabilidade dos resultados. Sem esse cuidado, mesmo a tecnologia mais avançada pode falhar em detectar defeitos relevantes.

executivo analisando numeros de um teste de qualidade com Ensaio Não Destrutivo

Benefícios Diretos do Ensaio Não Destrutivo

A adoção do ensaio não destrutivo traz uma série de benefícios diretos para as empresas que buscam otimizar seus processos de produção e manutenção. Entre os principais, destacam-se:

  • Preservação dos Componentes Avaliados
    Como os métodos não comprometem a integridade da peça, é possível realizar inspeções em ativos críticos durante o funcionamento normal da planta industrial, evitando a necessidade de desmontagens ou substituições.

  • Aumento da Vida Útil dos Equipamentos
    A detecção precoce de falhas contribui para intervenções preventivas mais precisas, reduzindo o desgaste excessivo e prolongando o tempo de operação de máquinas, tubulações, caldeiras, entre outros equipamentos.

  • Confiabilidade dos Resultados
    As técnicas de END geram registros objetivos — gráficos, imagens ou medições — que podem ser documentados e auditados. Isso confere maior segurança à tomada de decisão e padroniza os critérios de aceitação de materiais.

  • Redução de Falhas Catastróficas
    Ao identificar trincas internas, corrosões ou inclusões não visíveis a olho nu, os ensaios evitam colapsos estruturais, acidentes e paradas imprevistas, especialmente em ambientes de alto risco como plataformas offshore, usinas nucleares e aviões comerciais.

  • Atuação em Conformidade com Normas e Regulamentos Técnicos
    Diversas normas exigem a realização de ensaios não destrutivos como parte do processo de controle de qualidade e segurança. Entre elas, destacam-se as normas da ASME, API, ASTM e as regulamentações brasileiras da ABNT e do CREA.

A somatória desses fatores torna o END um aliado estratégico da indústria, tanto na perspectiva operacional quanto econômica. Empresas que integram essas técnicas ao seu fluxo de manutenção preventiva e preditiva obtêm vantagens competitivas significativas, incluindo menor tempo de parada, menos desperdício de material e mais previsibilidade nos processos industriais.

Conclusão

O ensaio não destrutivo se consolidou como uma das principais ferramentas de controle de qualidade e integridade estrutural na indústria moderna. Sua capacidade de detectar falhas sem comprometer os componentes o torna indispensável em setores que exigem alta confiabilidade, como o aeronáutico, o petroquímico e o automotivo.

Além de ampliar a segurança operacional, o END reduz custos com falhas, retrabalho e trocas desnecessárias — benefícios que reforçam seu papel na estratégia de manutenção de ativos. Com a combinação entre profissionais qualificados, equipamentos calibrados e aplicação das normas técnicas vigentes, os resultados são precisos, rastreáveis e auditáveis.

Independentemente do porte ou segmento da empresa, o ensaio não destrutivo representa uma solução eficiente, sustentável e alinhada às exigências da indústria 4.0.

Sua empresa precisa avaliar materiais com precisão e sem causar danos?

Fale com a IT Projectus e descubra como nossas soluções em ensaio não destrutivo garantem mais segurança, eficiência e qualidade em seus processos industriais.

Acesse itprojectus.com.br e conheça nossos serviços especializados em ensaios por correntes parasitas e outras tecnologias de ponta.
